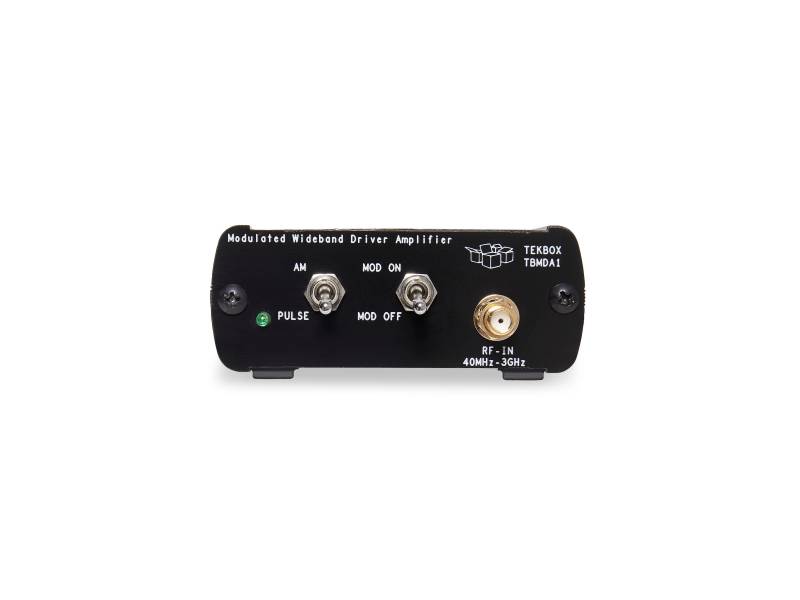

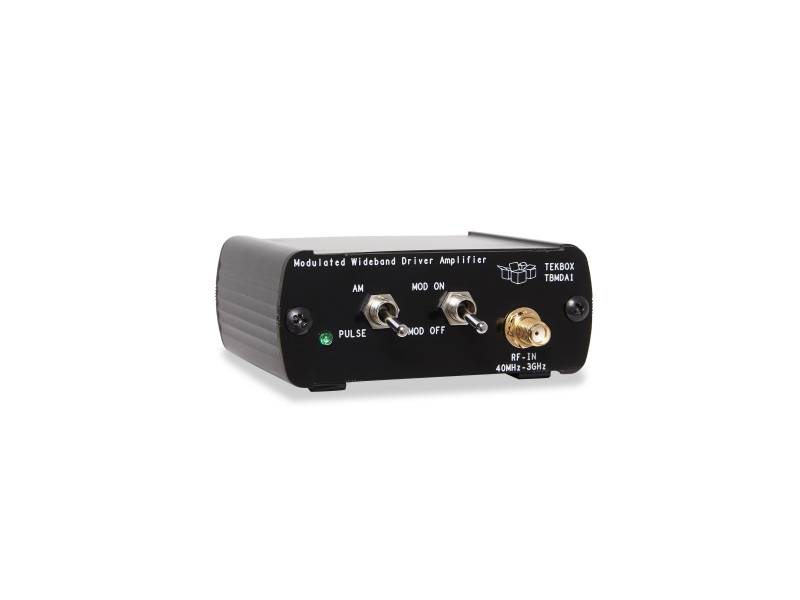

TBMDA1 modulowany szerokopasmowy wzmacniacz TEKBOX 150 mW

Przegląd produktu

Modulowany wzmacniacz szerokopasmowy TBMDA1 został zaprojektowany w celu stworzenia niedrogiego źródła sygnału do testowania odporności elektronicznych elementów konstrukcyjnych i produktów. Jest podłączany do generatora śledzącego w analizaotrze widma.
Dzięki wzmocnieniu 1dB + 27dBm może zwiększyć moc wyjściową generatora śledzącego do 150mW.
TBMDA1 jest idealny pracy z sondami pola bliskiego (jako anteny nadawcze) w celu znalezienia wrażliwego miejsca obwodu elektronicznego lub wytworzenia pola elektryczego do
50 V / m podczas pracy z komorą TBTC1
25 V / m podczas pracy z komorą TBTC2
18 V / m podczas jazdy z komorą TBTC3

Sygnałami testowymi do badania odporności mogą być CW, AM lub PM. Generator TBMDA2 zapewnia wbudowaną funkcję modulacji w AM lub PM 1 kHz.
W trybie PM, generator TBMDA1, może również generować sygnał 217 Hz z cyklem roboczym 12,5% w celu symulacji oddziaływania telefonu komórkowego.

Kluczowe cechy

• Wzmacniacz CW (modulacja wyłączona)
• 1 kHz, 80% modulacji AM
• 1 kHz, 50% cykl pracy modulacji impulsowej
• 217 Hz, 12,5% cykl pracy modulacji impulsowej
• Wejście: 50 Ohm, żeńskie SMA
• Wyjście: 50 Ohm, żeńskie SMA
• Nominalne napięcie zasilania: 5 V, typ. 235 mA, złącze Mini-USB-B
• Maksymalne napięcie zasilania: 5,5 V
• Maksymalna moc wejściowa: +9dBm
• Punkt kompresji wyjścia 1dB @ 40MHz: +21,5dBm
• Punkt kompresji wyjścia 1dB @ 2 GHz: +22,5dBm
• Punkt przechwytywania sygnału wyjściowego 3. rzędu @ 40 MHz: +39dBm
• Punkt przecięcia wyjścia 3. rzędu @ 2 GHz: +42dBm
• Izolacja wsteczna S12: -45dB
• Charakterystyka szumów: 3 ... 4 dB
• Wewnętrzna częstotliwość modulacji AM: 1 kHz ±10%
• Wewnętrzne częstotliwości modulacji PM: 1 kHz ±10%, 217 Hz ±20%
• Cykl pracy, PM: 50% ±10% @ 1 kHZ; 12,5% ±20% @ 217 Hz

Całkowite zniekształcenie harmoniczne

• 17,7% @100MHz, P out=37dBm typ.
• 19.6% @100 MHz, P out=40 dBm typ.
• 22.1% @100 MHz, P out=43 dBm typ.
• 26.9% @100 MHz, P out=46 dBm typ.
• Punkt przechwycenia wyjścia trzeciego rzędu: +51 dBm, @100 MHz, ∆ f = 2MHz, typ.
• Wewnętrzna częstotliwość modulacji AM: 1 kHz ±20%
• Częstotliwości modulacji wewnętrznej PM: 1 kHz ±20%, 217 Hz ±20%
• Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Zastosowania

• blok wzmocnienia ogólnego przeznaczenia
• Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający sondy bliskiego pola
• Szerokopasmowy wzmacniacz mocy RF do testowania odporności na promieniowanie, napędzający ogniwa TEM
