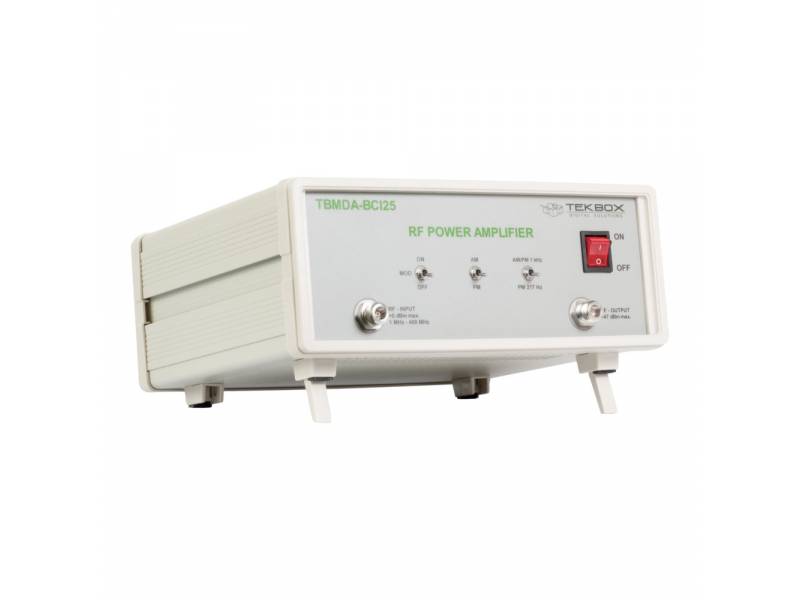

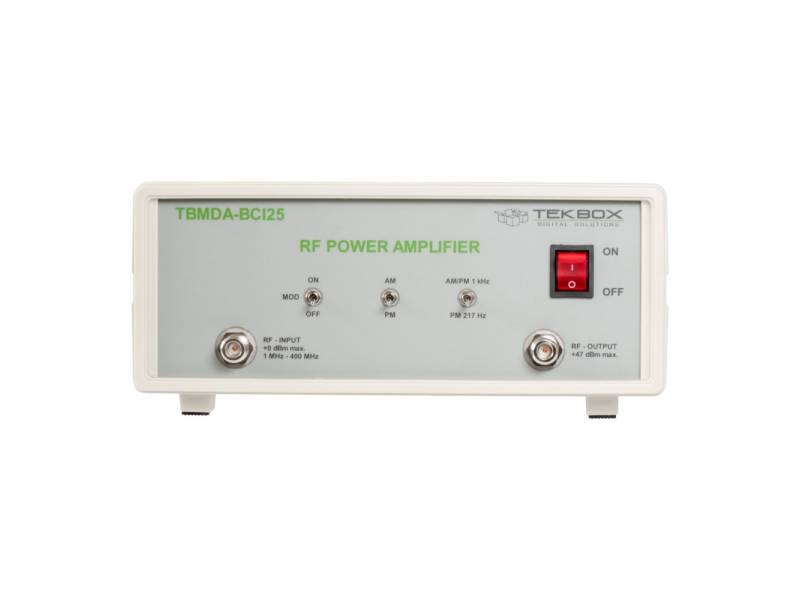

TBMDA-BCI25 Modulowany szerokopasmowy wzmacniacz mocy TEKBOX

Przegląd produktu

Wzmacniacz modulowany TekBox TBMDA-BCI25 zapewnia niezbędną szerokość pasma i modulację do przewodzonych testów odporności przy użyciu sond BCI zgodnie z ISO 11452-4 w zakresie częstotliwości od 1 MHz do 400 MHz. Został on zaprojektowany do zasilania przez generatory sygnału lub generatory śledzące analizatorów widma. Z punktem kompresji 1 dB do 30 W w zakresie częstotliwości od 1 MHz do 400 MHz może generować poziomy testowe do 400 mA. Wbudowany modulator AM / PM umożliwia wykorzystanie generatorów śledzących jako źródła sygnału. TBMDA-BCI25 ma wystarczające wzmocnienie, aby osiągnąć maksymalną moc wyjściową przy 0 dBm dostarczanym przez generator śledzący analizatora widma.

Oprócz 1 kHz, 80% AM, TBMDA-BCI25 zapewnia wbudowaną zdolność modulacji do generowania 1 kHz, 50% cyklu pracy sygnałów PM. W trybie PM, TBMDA-BCI25 może również generować sygnał 217 Hz z 12,5% cyklem pracy w celu symulacji szumu TDMA telefonu komórkowego.

Kluczowe cechy

• Wzmacniacz CW (modulacja wyłączona)
• 1 kHz, 80% modulacji AM
• 1 kHz, 50% cykl duty modulacji impulsowej
• 217 Hz, 12,5% cykl duty modulacji impulsowej

Specyfikacje

• Wejście/wyjście: 50 Ohm, N żeńskie

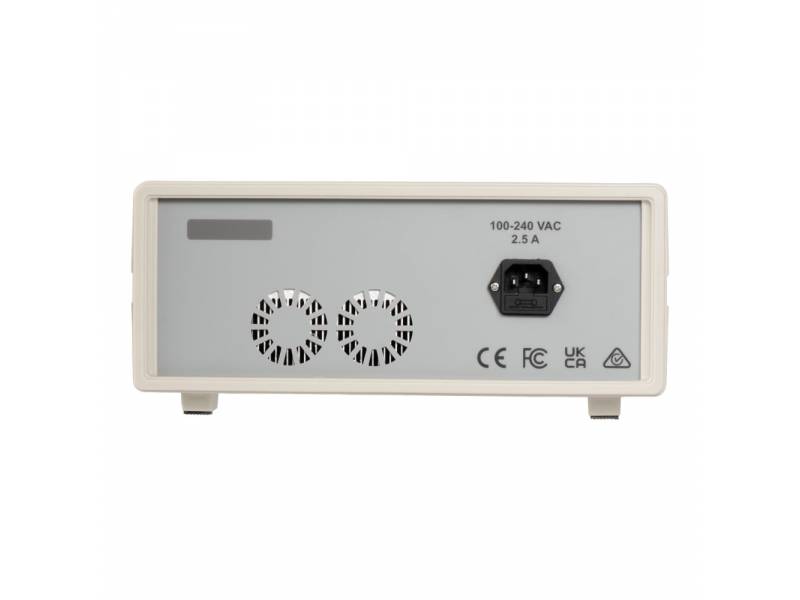

• Zakres napięcia zasilania: 110 V...240 V
• Pobór mocy zasilania: 108 W @ 220 V
• Zakres temperatur pracy: od -20°C do 50°C
• Zakres częstotliwości: 1 MHz - 400 MHz
• Małe wzmocnienie sygnału: 47 dB typ.
• Płaskość wzmocnienia 1 MHz - 400 MHz / Pin = -3 dBm: 1,5 dB typ.
• Nasycona moc wyjściowa @ 1 MHz / Pin = 0 dBm: 45,1 dBm (32,2 W) typ.
• Nasycona moc wyjściowa @ 10 MHz / Pin = 0 dBm: 45,2 dBm (33 W) typ.
• Nasycona moc wyjściowa @ 50 MHz / Pin = 0 dBm: 45,9 dBm (38,6 W) typ.
• Nasycona moc wyjściowa @ 100 MHz / Pin = 0 dBm: 45,7 dBm (37,5 W) typ.
• Nasycona moc wyjściowa @ 150 MHz / Pin = 0 dBm: 46,2 dBm (41,2 W) typ.
• Nasycona moc wyjściowa @ 200 MHz / Pin = 0 dBm: 45,6 dBm (36,1 W) typ.
• Nasycona moc wyjściowa @ 250 MHz / Pin = 0 dBm: 46,3 dBm (42,5 W) typ.
• Nasycona moc wyjściowa @ 300 MHz / Pin = 0 dBm: 46 dBm (39,7 W) typ.
• Nasycona moc wyjściowa @ 350 MHz / Pin = 0 dBm: 45,8 dBm (37,8 W) typ.
• Nasycona moc wyjściowa @ 400 MHz / Pin = 0 dBm: 45 dBm (31,6 W) typ.
• Punkt kompresji wyjścia 1 dB przy 1 MHz: 44,1 dBm typ. (Pin: -4 dBm)
• Punkt kompresji wyjścia 1dB @ 10 MHz: 44,6 dBm typ. (Pin: -3 dBm)
• Punkt kompresji wyjścia 1dB @ 50 MHz: 45,3 dBm typ. (Pin: -2 dBm)
• Punkt kompresji wyjścia 1dB @ 100 MHz: 45,2 dBm typ. (Pin: -1 dBm)
• Punkt kompresji wyjścia 1dB @ 150 MHz: 45,2 dBm typ. (Pin: -2 dBm)
• Punkt kompresji wyjścia 1dB @ 200 MHz: 45,2 dBm typ. (Pin: -1 dBm)
• Punkt kompresji wyjścia 1dB @ 250 MHz: 45,6 dBm typ. (Pin: -2 dBm)
• Punkt kompresji wyjścia 1dB @ 300 MHz: 45,1 dBm typ. (Pin: -2 dBm)
• Punkt kompresji wyjścia 1dB @ 350 MHz: 44,8 dBm typ. (Pin: -2 dBm)
• Punkt kompresji wyjścia 1dB @ 400 MHz: 43,6 dBm typ. (Pin: -4 dBm)
• 2. harmoniczna, 100 MHz, Pout = 45,7 dBm: < - 23 dBc typ.
• 2. harmoniczna, 100 MHz, Pout = 40 dBm: < - 29 dBc typ.
• 3. harmoniczna, 100 MHz, Pout = 45,7 dBm: < - 12 dBc typ.
• 3. harmoniczna, 100 MHz, Pout = 40 dBm: < - 19 dBc typ.

Całkowite zniekształcenie harmoniczne

• 8,6% @100 MHz, Pout = 37 dBm typ.
• 12,1% @100 MHz, Pout = 40 dBm typ.
• 17,6% @100 MHz, Pout = 43 dBm typ.
• 25% @100 MHz, Pout = 45,7 dBm typ.
• Punkt przecięcia wyjścia trzeciego rzędu: 49 dBm, @100 MHz, ∆ f = 2 MHz, typ.
• Wewnętrzna częstotliwość modulacji AM: 1 kHz ±20%
• Wewnętrzne częstotliwości modulacji PM: 1 kHz ±20%, 217 Hz ±20%
• Cykl pracy, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

Maksymalne wartości znamionowe

Maksymalna moc wejściowa: +0 dBm

Wyjście TBMDA-BCI25 jest dość tolerancyjne na niedopasowanie wyjściowe, jednak nie zaleca się stosowania otwartego lub zwartego obciążenia, ponieważ może to spowodować uszkodzenie tranzystora wyjściowego. Podczas sterowania sondami bliskiego pola, sondami prądowymi lub jakimkolwiek obciążeniem o nieznanej impedancji, zdecydowanie zaleca się wstawienie tłumika ≥ 3dB na wyjściu wzmacniacza w celu ochrony stopnia wyjściowego.

Zastosowania

• Ogólne przeznaczenie szerokopasmowego wzmacniacza mocy RF
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie przewodzone, napędzający CDN lub sondy BCI
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie, do zasilania sond pola bliskiego
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na promieniowanie, do zasilania komór TEM
