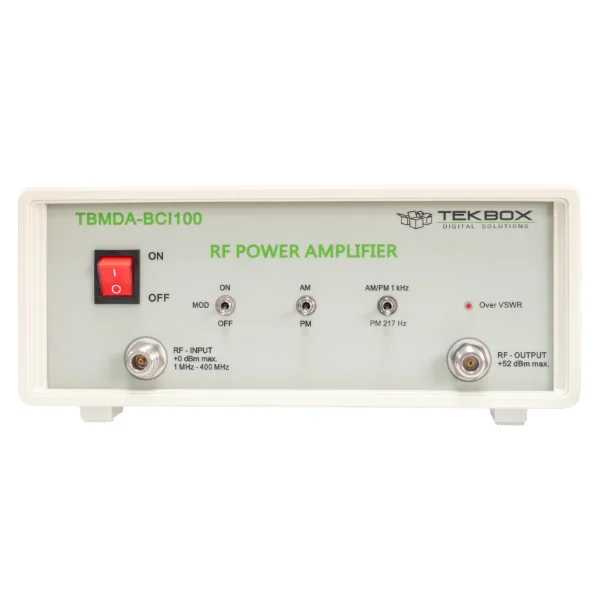

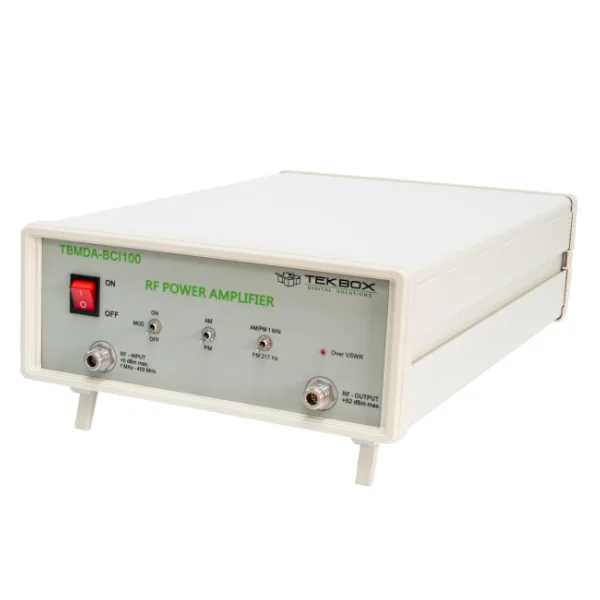

TBMDA-BCI100 Wzmacniacz mocy szerokopasmowy z modulacją TEKBOX 100W

Przegląd produktu

Wzmacniacz modulowany TBMDA-BCI100 zapewnia niezbędną szerokość pasma i modulację do przeprowadzania badań odporności na zakłócenia przewodzone przy użyciu sond BCI zgodnie z normą ISO 11452-4 w zakresie częstotliwości od 1 MHz do 400 MHz. Urządzenie jest przystosowane do sterowania za pomocą generatorów sygnałów lub generatorów śledzących analizatorów widma. Dzięki punktowi kompresji 1 dB wynoszącemu do 110 W w zakresie częstotliwości od 1 MHz do 400 MHz może generować poziomy testowe do poziomu IV w modulacji AM oraz do poziomu IV w modulacji CW. Wbudowany modulator AM/PM umożliwia wykorzystanie generatorów śledzących jako źródła sygnału. TBMDA-BCI100 posiada wystarczające wzmocnienie, aby osiągnąć maksymalną moc wyjściową przy 0 dBm dostarczanym przez generator śledzący analizatora widma.

Oprócz sygnału 1 kHz, 80% AM, TBMDA-BCI100 oferuje wbudowaną funkcję modulacji do generowania sygnałów PM o częstotliwości 1 kHz i cyklu pracy 50%. W trybie PM TBMDA-BCI100 może również generować sygnał 217 Hz o cyklu pracy 12,5% w celu symulacji szumu TDMA w telefonach komórkowych.

Kluczowe cechy

• Wzmacniacz CW (bez modulacji)
• 1 kHz, modulacja AM 80%
• 1 kHz, modulacja impulsowa o współczynniku wypełnienia 50%
• 217 Hz, modulacja impulsowa o współczynniku wypełnienia 12,5%
• Monitorowanie VSWR
• 48,5 cm x 31 cm x 13,5 cm
• 10,5 kg

Specyfikacje

• Wejście/wyjście: 50 Ω, złącze N (żeńskie)

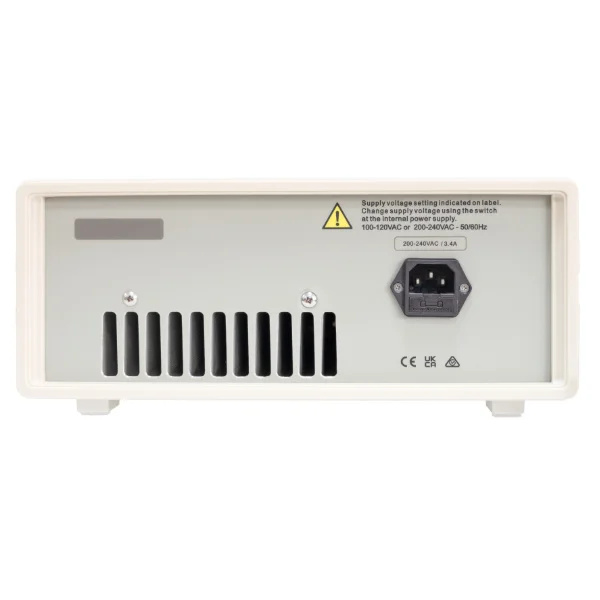

• Zakres napięcia zasilania: 100–120 V AC lub 200–240 V AC – 50/60 Hz
• Pobór mocy: 350 W przy 220 V
• Zakres temperatur pracy: od -20°C do 50°C
• Zakres częstotliwości: 1 MHz – 400 MHz
• Wzmocnienie sygnałów małych: typowo 52 dB
• Gain flatness 1 MHz – 400 MHz / Pin = -3 dBm: 1.5 dB typ.
• Maximum output power @ 1 MHz / Pin = 0 dBm: 50.7 dBm (117.5 W) typ.
• Maximum output power @ 10 MHz / Pin = 0 dBm: 50.7 dBm (117.5 W) typ.
• Maximum output power @ 50 MHz / Pin = 0 dBm: 50.8 dBm (120.2 W) typ.
• Maximum output power @ 100 MHz / Pin = 0 dBm: 50.7dBm (117.5 W) typ.
• Maximum output power @ 150 MHz / Pin = 0 dBm: 50.8 dBm (120.2 W) typ.
• Maximum output power @ 200 MHz / Pin = 0 dBm: 50.5 dBm (112.2 W) typ.
• Maximum output power @ 250 MHz / Pin = 0 dBm: 50.5 dBm (112.2 W) typ.
• Maximum output power @ 300 MHz / Pin = 0 dBm: 50.6 dBm (114.8 W) typ.
• Maximum output power @ 350 MHz / Pin = 0 dBm: 50.6 dBm (114.8 W) typ.
• Maximum output power @ 400 MHz / Pin = 0 dBm: 49.5 dBm (89.1 W) typ.
• 1dB output compression point @ 1 MHz: 50.5 dBm typ. (Pin: -1 dBm)
• 1dB output compression point @ 10 MHz: 50.5 dBm typ. (Pin: -1 dBm)
• 1dB output compression point @ 50 MHz: 50.8 dBm typ. (Pin: 0 dBm)
• 1dB output compression point @ 100 MHz: 50.7 dBm typ. (Pin: 0 dBm)
• 1dB output compression point @ 150 MHz: 50.5 dBm typ. (Pin: -1 dBm)
• 1dB output compression point @ 200 MHz: 49.8 dBm typ. (Pin: -2 dBm)
• 1dB output compression point @ 250 MHz: 49.8 dBm typ. (Pin: -2 dBm)
• 1dB output compression point @ 300 MHz: 49.7 dBm typ. (Pin: -2 dBm)
• 1dB output compression point @ 350 MHz: 49.8 dBm typ. (Pin: -2 dBm)
• 1dB output compression point @ 400 MHz: 48.6 dBm typ. (Pin: -4 dBm)
• 2 nd harmonic, 100 MHz, Pout = 44.0 dBm: < – 20.2 dBc typ.
• 2 nd harmonic, 100 MHz, Pout = 50.0 dBm: < – 16.3 dBc typ.
• 3 rd harmonic, 100 MHz, Pout = 44.0 dBm: < – 12.2 dBc typ.
• 3 rd harmonic, 100 MHz, Pout = 50 dBm: < – 11.9 dBc typ.

Całkowite zniekształcenie harmoniczne

• 27,9% przy 100 MHz, Pout = 44,0 dBm (typ.)
• 29,7% przy 100 MHz, Pout = 47,0 dBm (typ.)
• 31,9% przy 100 MHz, Pout = 50,0 dBm (typ.)
• Punkt przecięcia wyjściowego trzeciego rzędu: 48 dBm przy 100 MHz, ∆ f = 2 MHz, typ.
• Wewnętrzna częstotliwość modulacji AM: 1 kHz ±20%
• Wewnętrzne częstotliwości modulacji PM: 1 kHz ±20%, 217 Hz ±20%
• Cykl pracy, PM: 50% ±10% przy 1 kHz; 12,5% ±20% przy 217 Hz

Maksymalne wartości znamionowe

Maksymalna moc wejściowa: +0 dBm

Wyjście TBMDA-BCI100 jest dość odporne na niedopasowanie wyjściowe, jednak nie zaleca się stosowania obciążenia otwartego lub zwartego, ponieważ może to potencjalnie spowodować uszkodzenie tranzystora wyjściowego. Podczas sterowania sondami pola bliskiego, sondami prądowymi lub dowolnym obciążeniem o nieznanej impedancji, zdecydowanie zaleca się podłączenie tłumika ≥ 3 dB na wyjściu wzmacniacza w celu ochrony stopnia wyjściowego.

Zastosowania

• Uniwersalny szerokopasmowy wzmacniacz mocy RF
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na zakłócenia przewodzone, sterujący sondami BCI
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na zakłócenia promieniowane, sterujący sondami pola bliskiego
• Szerokopasmowy wzmacniacz mocy RF do badań odporności na zakłócenia promieniowane, sterujący komorami TEM
