Przegląd produktu

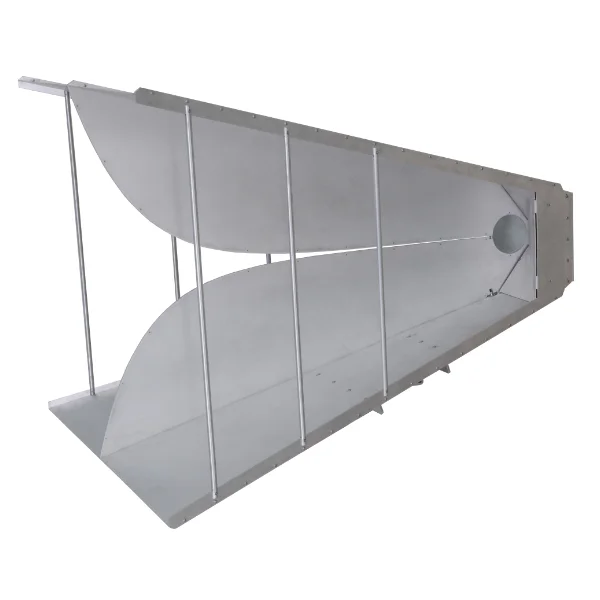

TBMA9 to szerokopasmowa, dwugrzbietowa antena tubowa zgodna z normą MIL-STD, zaprojektowana i wyprodukowana z myślą o zapewnieniu stabilnej polaryzacji liniowej w zakresie częstotliwości od 200 MHz do 2 GHz. Dzięki wysokiemu i niemal stałemu wzmocnieniu w całym zakresie częstotliwości roboczych antena tubowa TBMA9 stanowi alternatywę dla anten dwustożkowych i logarytmiczno-okresowych w układach do badań kompatybilności elektromagnetycznej (EMC). Jest zoptymalizowana zarówno do pomiarów emisji promieniowanych, jak i odporności, i może wytrzymać ciągły sygnał wejściowy RF o mocy 500 W podczas testów odporności.

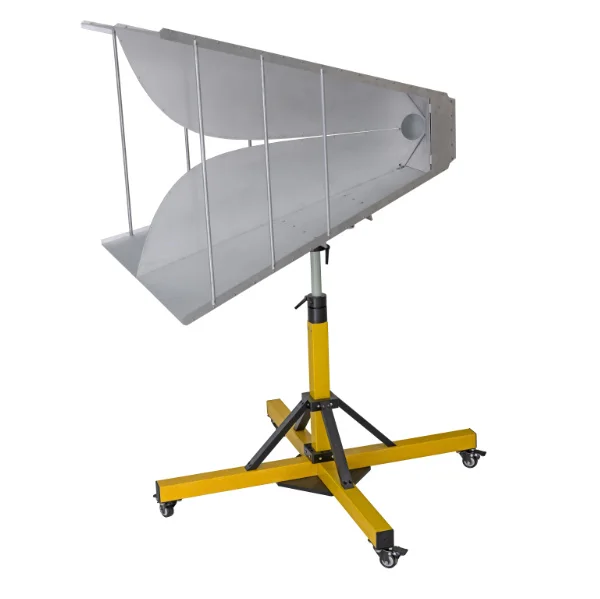

Model TBMA9 jest wykonany z lekkich blach aluminiowych. Jako opcję montażową zaleca się statyw z włókna szklanego TBTP6. Trzon ze stali nierdzewnej o średnicy 22 mm z tyłu anteny umożliwia obrót w celu ustawienia żądanej polaryzacji. Ponadto w dolnej części anteny znajduje się panel montażowy.

Kluczowe cechy

• Typ: róg z podwójnym żebrowaniem zgodny z normą MIL-STD
• Zakres częstotliwości: 200 MHz– 2000 MHz
• VSWR: <2 (f > 270 MHz)
• Wzmocnienie izotropowe przy odległości 1 m: 4,80 … 8,86 dBi
• Współczynnik antenowy przy odległości 1 m: 11,27… 30,13 dB/m
• Moc znamionowa (szczytowa/CW): 800 W krótkotrwała (szczytowa); 500 W ciągła (CW)
• Impedancja znamionowa: 50 Ω
• Złącze RF: żeńskie typu N
• Opcjonalny statyw: model TBTP6
• Wymiary mechaniczne: dł. x szer. x wys.: 948,35 mm x 952,6 mm x 703,15 mm
• Waga: 16 kg

Akcesoria opcjonalne

• TBTP6 Statyw z włókna szklanego

Porównanie Anten MIL-STD-461
