TBMA8 Hybrydowa antena pomiarowa 30 - 3000 MHz EMC - Tekbox

Przegląd produktu

TekBox TBMA8 to przystępna cenowo hybrydowa antena pomiarowa, będąca połączeniem anteny dwustożkowej z logarytmiczną anteną okresową, obejmująca zakres częstotliwości od 30 MHz do 3 GHz, przeznaczona do wstępnych testów zgodności EMC emisji promieniowanej.

TBMA8 charakteryzuje się częstotliwością od 30 MHz do 3000 MHz i ma wartości VSWR i współczynnika anteny typowe dla hybrydowych anten pomiarowych.

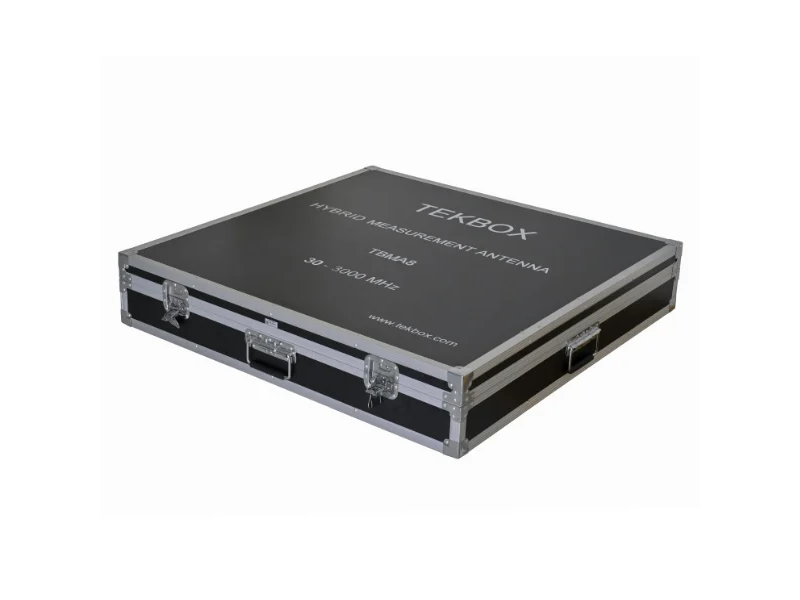

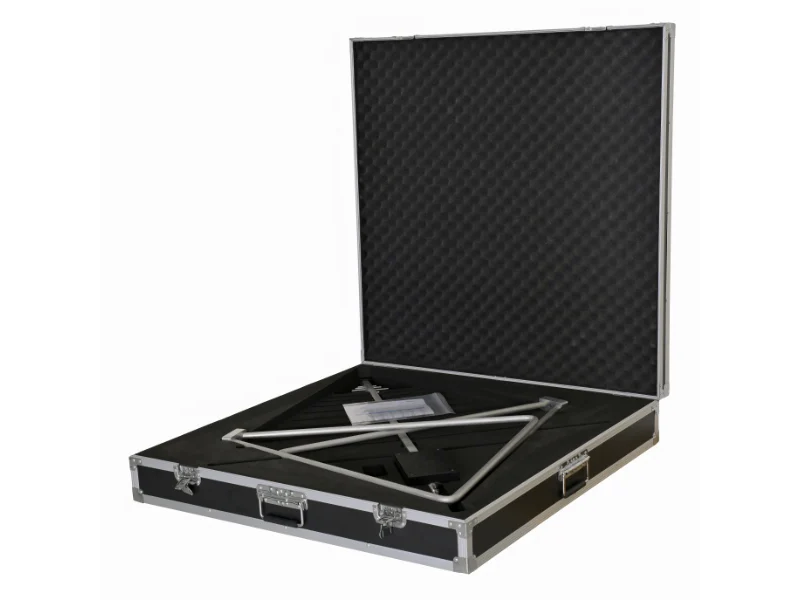

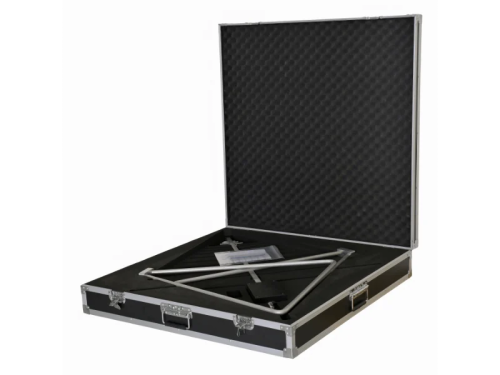

TBMA8 jest średniej wielkości anteną hybrydową, z elementami promieniującymi i wysięgnikami wykonanymi ze stopu aluminium. Jest ona wyposażona w standardowe żeńskie złącze N i dwa trójkątne elementy typu bowtie. Antena wyposażona jest w trzpień montażowy (rurkę) o średnicy 20 mm. TBMA8 jest dostarczana w solidnej walizce transportowej.

*Alternatywny, odchylany element montażowy i statywy są dostępne jako akcesoria opcjonalne.

Kluczowe cechy

• Typ: Antena hybrydowa
• Zakres częstotliwości: 30 MHz - 3000 MHz
• VSWR: <2,1 (f > 80 MHz)
• Zysk izotropowy przy rozstawie 3 m: -1 ... 8 dBi
• Współczynnik anteny przy odległości 3 m: 8 ... 34 dB/m
• Maksymalna ciągła moc wejściowa RF: 130 W
• Impedancja nominalna: 50 Ω
• Złącze RF: żeńskie typu N
• Montaż: wałek montażowy o średnicy 22 mm (rurka)
• Wymiary mechaniczne: Dł. x szer. x wys.: 1504 mm x 1183 mm x 558 mm
• Waga: 6,7 kg

Akcesoria opcjonalne

• TBTP4 Statyw drewniany
• TBTP5 Statyw z włókna szklanego
• TBMA8-PA Odchylany wspornik montażowy dla TBMA8 i TBMA7; dla wałków antenowych 22 mm, zaciska się z boku na wałkach statywów 30 mm
• TBMA8-PAT Odchylany wspornik montażowy dla TBMA8; przymocowany do balunu antenowego i zamontowany
