TBMA7 Antena do pomiarów logarytmiczno-okresowych 150 - 3000 MHz EMC
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
TekBox TBMA7 to przystępna cenowo logarytmiczno-okresowa antena pomiarowa, przeznaczona do testów zgodności EMC.
TBMA7 charakteryzuje się zakresem częstotliwości od 150 MHz do 3000 MHz i ma wartości VSWR i współczynnika anteny typowe dla logarytmiczno-okresowych anten pomiarowych.

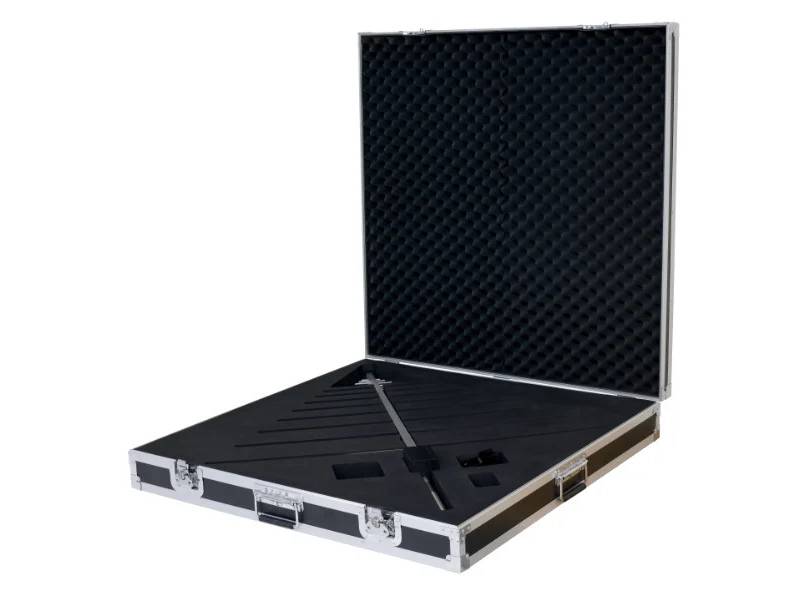

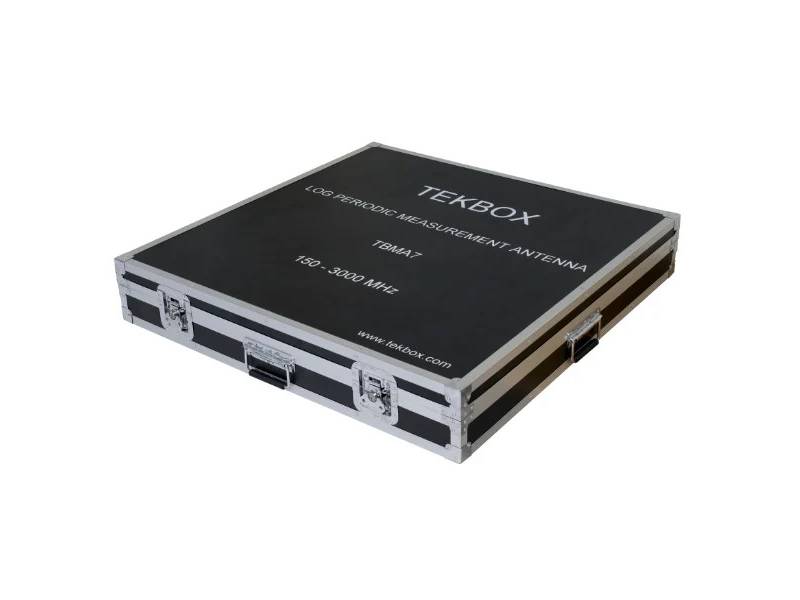

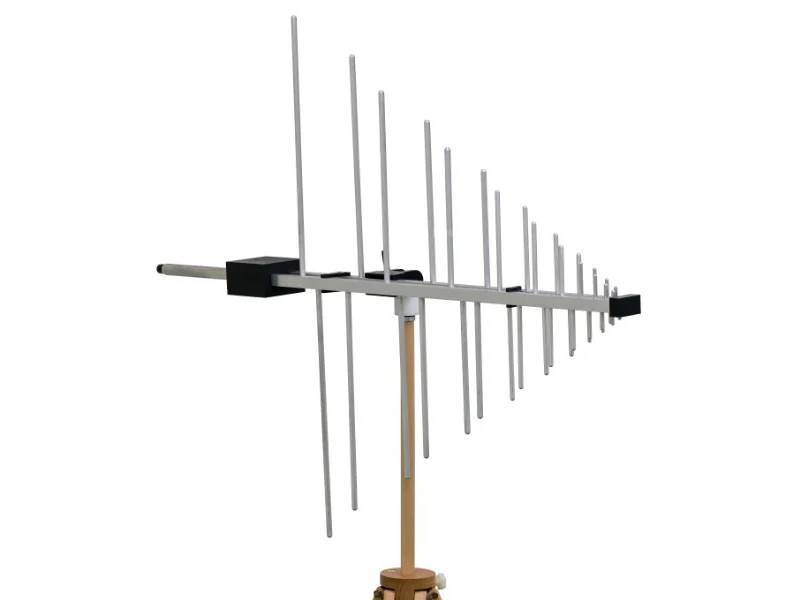

TBMA7 jest średniej wielkości anteną logarytmiczno-okresową, z elementami promieniującymi i wysięgnikami wykonanymi ze stopu aluminium. Jest ona wyposażona w standardowe żeńskie złącze N i dostarczana wraz ze wspornikiem antenowym i adapterem montażowym. Standardowy gwint 1/4” na spodzie adaptera montażowego ułatwia podłączenie go do większości standardowych statywów. Jest dostarczany w solidnej walizce transportowej, jak pokazano powyżej.
Kluczowe cechy
- Typ: logarytmiczny okresowy
- Zakres częstotliwości: 150 MHz - 3000 MHz
- VSWR: < 2,1:1 w całym zakresie częstotliwości; średnio 1,3:1
- Izotropowe wzmocnienie przy odstępie 3 m: 1,5 ... 8 dBi
- Współczynnik anteny przy odległości 3 m: 10 ... 34 dB/m
- Maksymalna ciągła moc wejściowa RF: 130 W
- Impedancja nominalna: 50 Ω
- Złącze RF: żeńskie typu N
- Montaż: Odchylany adapter w środku ciężkości z gwintem statywowym 1/4”, wałek montażowy o średnicy 22mm (rurka)
- Wymiary: Dł. x szer. x wys.: 1133 mm x 940 mm x 100 mm
- Waga: 2,9 kg
Porównanie Anten pomiarowych Tekbox
| Model | Type | Frequency Range | CISPR band | Antenna Factors | Maximum Input Power |
| TBMA6-P | Loop | 9 kHz – 30 MHz | B | -20dB/Ωm @ 30 MHz | - |
| TBLLA-2M | Triple Loop | 9 kHz – 30 MHz | B | 0 dBΩ | - |
| TBMA5B |
Active Monopole
|
9 kHz – 30 MHz | B | 6 dB/m | - |
| TBMA1 | Biconical | 30 MHz – 1 GHz | C+D | +16…+30dB/m | 2W |
| TBMA1B | Biconical | 30 MHz – 3 GHz | C+D | +17…+51dB/m | 2W |
| TBMA1C | Biconical | 20 MHz – 1 GHz | C+D | +14…+40dB/m | 2W |
| TBMA2 | Biconical | 30 MHz – 300 MHz | C | +11…+26dB/m | 100W |
| TBMA8 | Hybrid | 30 MHz – 3 GHz | C+D+E | +8…+34dB/m | 130W |
| TBMA3 | Logarithmic-periodic | 250 MHz – 1.3 GHz | D | +14…+27dB/m | 100W |
| TBMA7 | Logarithmic-periodic | 150 MHz – 3 GHz | D+E | +10…+34dB/m | 130W |
| TBMA4 | Horn | 1 GHz – 8 GHz | E | +24…+43dB/m | 100W |
