Przegląd produktu

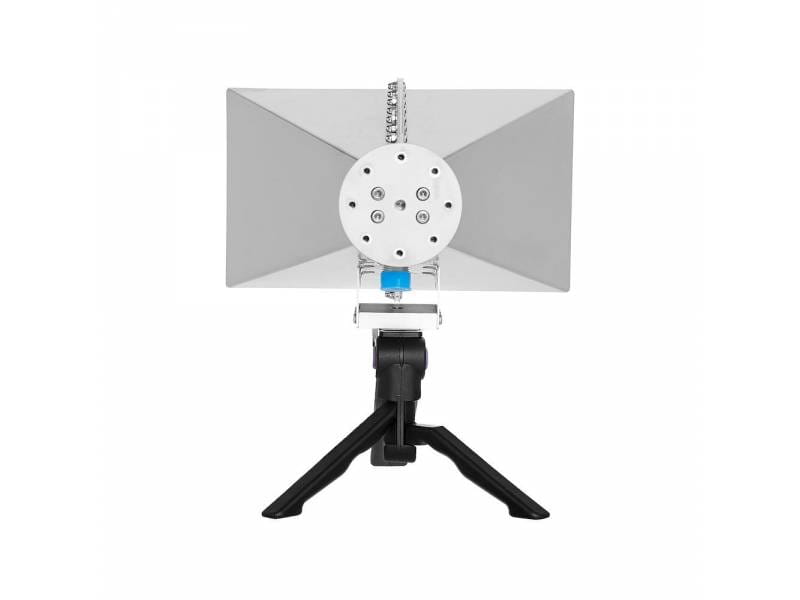

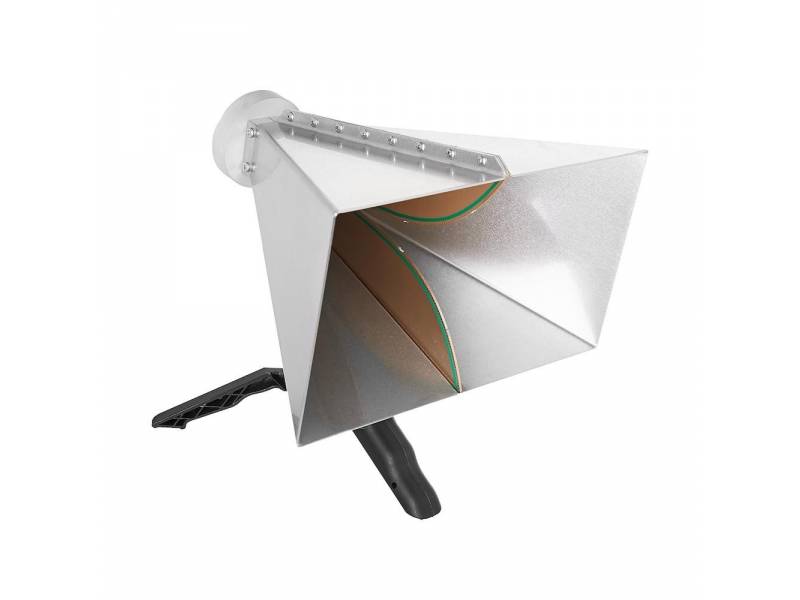

TBMA4 to mała antena tubowa-prążkowana (z podwójnym grzbietem), której element promieniujący jest wykonany z powlekanego krawędziowo podłoża PCB. Obudowa wykonana jest ze stali nierdzewnej. Jest wyposażona w standardowe żeńskie złącze N i dostarczana wraz ze statywem z uchwytem pistoletowym. Standardowy gwint 1⁄4" na spodzie anteny ułatwia podłączenie jej do większości standardowych statywów. Opcjonalnie antena może być wyposażona w indeksowaną płytkę montażową z tyłu. Płytka montażowa posiada gwintowany otwór 6 mm w środku i promieniowo rozmieszczone gwintowane otwory 4 mm w krokach co 45°, typowe dla większości anten tubowych.

Norma CISPR 16 dzieli zakres częstotliwości na kilka pasm i definiuje konkretne anteny dla każdego z tych pasm. Dla zakresu częstotliwości powyżej 1 GHz, CISPR 16 określa stosowanie szerokopasmowych anten tubowych do pomiarów szumu promieniowanego.

Standardowe szerokopasmowe anteny tubowe do zastosowań EMC są dość kosztowne i obejmują zakres częstotliwości znacznie szerszy niż dostępny w typowych tanich analizatorach widma EMC. W celu zapewnienia anteny zoptymalizowanej pod kątem wstępnych testów zgodności EMC powyżej 1 GHz, Tekbox zaprojektował antenę pomiarową TBMA4 z podwójnym grzbietem, która dzięki swojej umiarkowanej cenie jest przystępnym cenowo produktem do wstępnych testów zgodności EMC i generowania określonych natężeń pola.

TBMA4 charakteryzuje się częstotliwością od 1 GHz do 8 GHz i kierunkowością typową dla anten tubowych z podwójnym grzbietem. Dodatkowo jest wyposażony w trójnóg z uchwytem pistoletowym.

Kluczowe cechy

• Typ: tuba z podwójnym grzbietem/ tubowa-prążkowana
• Zakres częstotliwości: 1 GHz - 8 GHz
• Impedancja nominalna: 50 Ω
• Złącze: żeńskie typu N
• Maksymalna ciągła wejściowa moc RF: 100 W
• Wzmocnienie izotropowe: 6 ... 14 dBi
• Współczynnik anteny: 24 ... 43 dB/m
• Współczynnik przód-tył: średnio 20 dB
• Współczynnik fali stojącej napięcia (VSWR): < 3:1 w całym zakresie częstotliwości; < 2:1 średnio
• Szerokość: 241 mm
• Wysokość: 153 mm
• Głębokość: 214 mm
• Waga: 1,4 kg
• Rozmiar gwintu adaptera statywu: ¼"
• Indeksowany tylny kołnierz montażowy

Akcesoria opcjonalne

• TBMA8-PAT Uchylny wspornik montażowy do TBMA8
• TBMA4-MR Aluminiowy pręt montażowy 300 mm / Ф 22 mm do anteny tubowej TBMA4
• TBMA4-PAI Adapter Ф 22 mm POM ze standardowym gwintem 1/4"
