TBMA3 Antena logarytmiczno periodyczna EMC

Przegląd produktów

TBMA3 Antena logarytmiczno periodyczna jest przystępną cenowo antena pomiarową, przeznaczoną do testów zgodności EMC. Antena ta jest przeznaczona do badań przedwstępnych kompatybilności elektromagnetycznej. Dodatkowo model TBMA3 charakteryzuje się pasmem pod 250MHZ do 1.3GHz i wartościami współczynnika VSWR typowymi dla tego rodzaj anten. Regulacja CISPR16 dzieli zakres badanych częstotliwości na kilka pasm i definiuje specyficzne anteny dla każdego z tych pasm.

Ten model jest idealny do kontroli wstępnej zgodności EMC, gdyż norma CISPR 16 wymaga stosowania logarytmicznych anten okresowych dla częstotliwości od 300 MHz do 1 GHz do pomiarów zaburzeń promieniowanych.

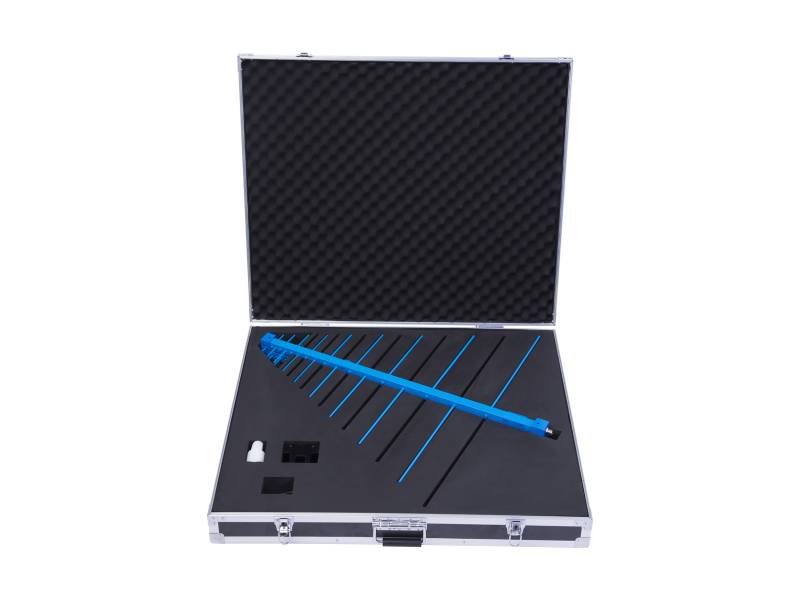

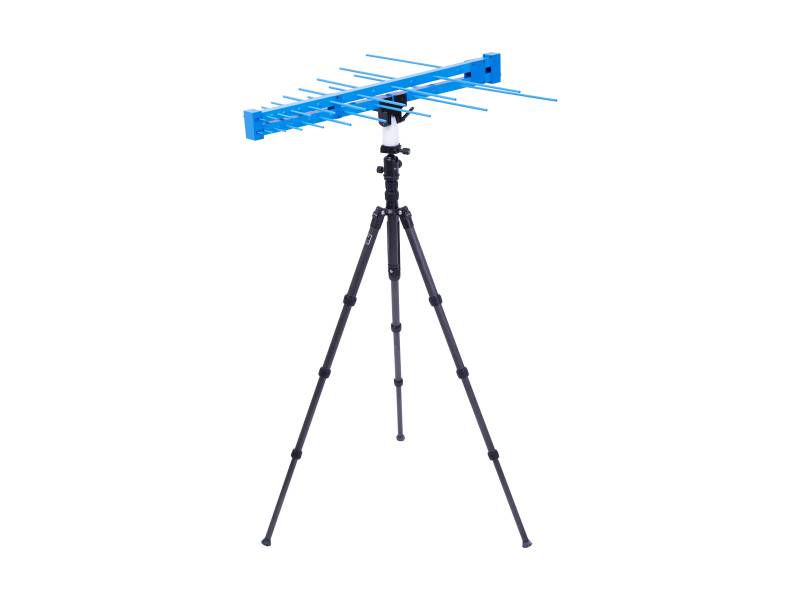

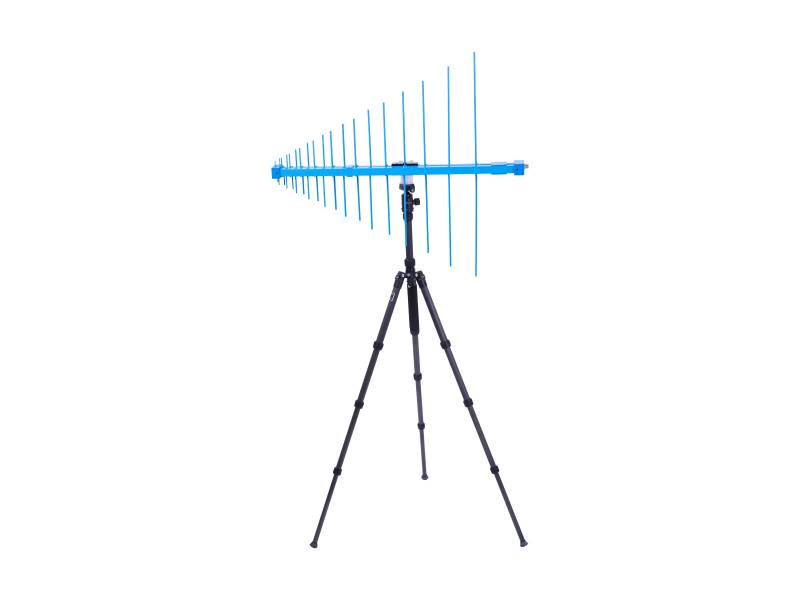

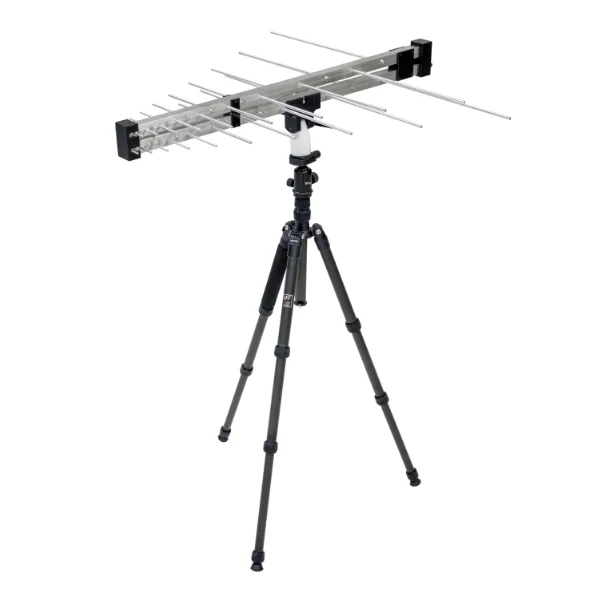

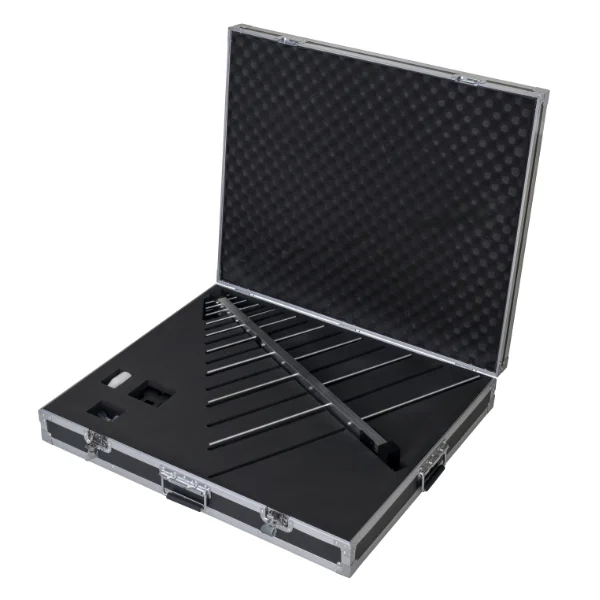

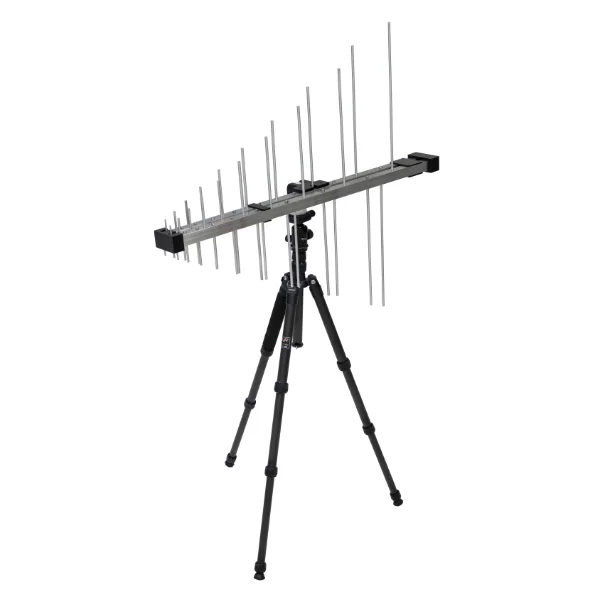

TBMA3 jest średniej wielkości anteną , której promienniki w wysięgniki wykonane są z malowanego proszkowo stopu aluminium.Wyposażona jest w standardowe złącze żeńskie N, dostarczana wraz z uchwytem antenowym i adamterem montażowym. Standardowy gwint ¼" na spodzie adaptera montażowego ułatwia podłączenie do większości standardowych statywów.

Kluczowe cechy

• Typ: lologarytmiczo-periodyczna
• Zakres częstotliwości: 250 MHz - 1300 MHz
• Impedancja nominalna: 50 Ω
• Złącze: Typ N żeński
• Maksymalna ciągła moc wejściowa RF: 100 W
• Wzmocnienie izotropowe: 6 dBi ± 1,5 dB
• Współczynnik antenowy: 14,2 ... 27,5 dB/m
• Współczynnik napięcia fali stojącej (VSWR): < 1,95:1 w całym
• Zakres częstotliwości; średnio 1,35:1
• Szerokość: 749 mm (29,49")
• Wysokość (z adapterem montażowym): 170,23 mm (6,70")
• Wysokość (bez adaptera montażowego): 79,5 mm (3,13")
• Głębokość: 863 mm (33,98")
• Waga: 1,78 kg (3,92 lbs)
• Rozmiar gwintu adaptera statywu: ¼"
