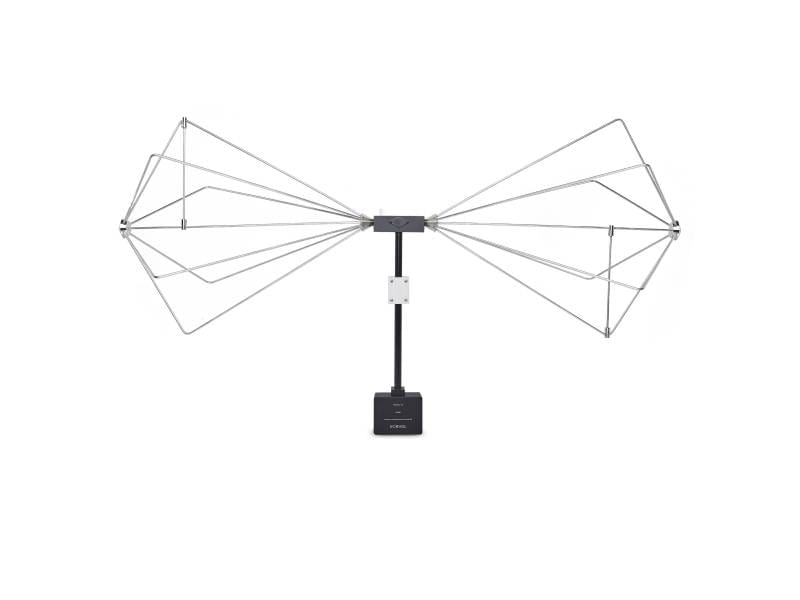

TBMA2 Antena dwustożkowa 30 MHz– 300 MHz

Kluczowe cechy

TBMA2 jest dwustożkową anteną pomiarową do badania emisji promieniowanej EMC i generowania zdefiniowanego natężenia pola. Dzięki swojej przystępnej cenie jest doskonałym wyborem dla każdego laboratorium przeprowadzającego badania przedwstępne EMI

Charakteryzuje się zakresem częstotliwości od 30 MHz do 300 MHz i posiada charakterystykę kierunkową podobną do anteny dipolowej.

TBMA2 jest dostarczana z uchwytem POM z gwintem ¼ " do montażu anteny na standardowych statywach.

Elementy promieniujące TBMA2 wykonane są z elementów ze stali nierdzewnej, aby uniknąć wad degeneracji kontaktu w czasie, które są związane z niespawanymi konstrukcjami wykorzystującymi aluminium. Elementy promieniujące nie są spawane, lecz mocowane za pomocą wkrętów dociskowych, co ułatwia montaż i demontaż oraz sprawia, że antena jest łatwa do przechowywania i transportu.

Elementy anteny są zasilane poprzez balun 1:4 o mocy 100 W.

Kluczowe cechy

• Typ: pasywna dwustożkowa
• Zakres częstotliwości: 30 MHz - 300 MHz
• Impedancja nominalna: 50 Ω
• Balun: 1:4
• Maksymalna ciągła moc wejściowa RF: 100 W
• Złącze: Typ N żeński
• Wzmocnienie izotropowe: -12,51 do 0,55, patrz rysunek 2 i tabela 1
• Współczynnik antenowy: 10,8 do 26,3, patrz Rysunek 3 i Tabela 1
• Współczynnik napięcia fali stojącej (VSWR): 1,05 do 38,05, patrz Rysunek 4 i Rysunek 5
• Normy testowe: FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461, itd.
• Długość: 138,7 cm (54,6 ") końcówka
• Średnica: 54,2 cm (21,3 ")
• Głębokość: 80,3 cm (31,6 ") wraz z balunem
• Waga jednego elementu promieniującego: 1,28 kg
• Waga uchwytu/balunu: 0,96 kg
