TBMA12 Antena pomiarowa hybrydowa 30 MHz–6000 MHz - Tekbox

Przegląd produktu

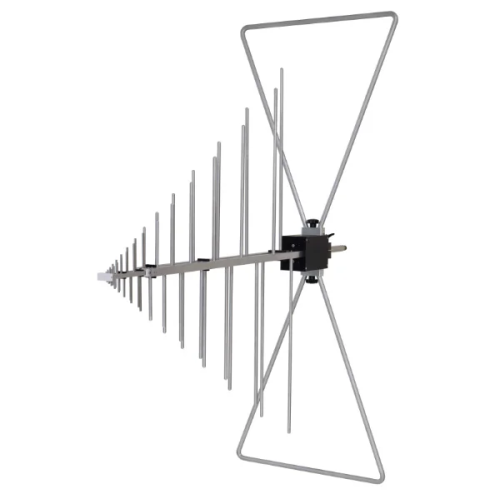

TBMA12 to niedroga antena pomiarowa hybrydowa przeznaczona do pomiarów emisji promieniowanej. Antena ta stanowi połączenie anteny dwustożkowej z anteną logarytmiczną okresową i obejmuje zakres częstotliwości od 30 MHz do 6 GHz.

Antena TBMA12 jest charakteryzowana w zakresie częstotliwości od 30 MHz do 6000 MHz i ma wartości VSWR oraz współczynnika antenowego typowe dla anten pomiarowych hybrydowych.

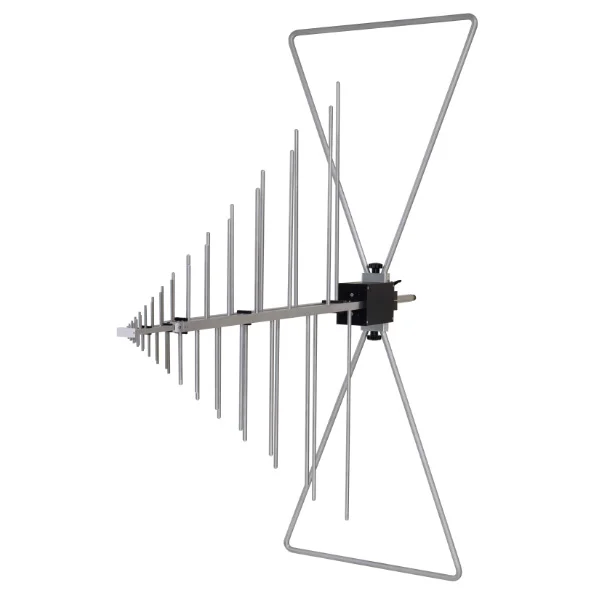

TBMA12 to antena hybrydowa średniej wielkości, której elementy promieniujące i belki nośne wykonane są z aluminium. Wyposażona jest w standardowe złącze żeńskie typu N i dostarczana jest wraz z dwoma trójkątnymi elementami typu „bowtie”. Antena posiada trzpień montażowy o średnicy 22 mm. Jako akcesoria opcjonalne dostępne są odpowiedni statyw z włókna szklanego, model TBTP5, oraz adapter montażowy TBMA8-PAT.

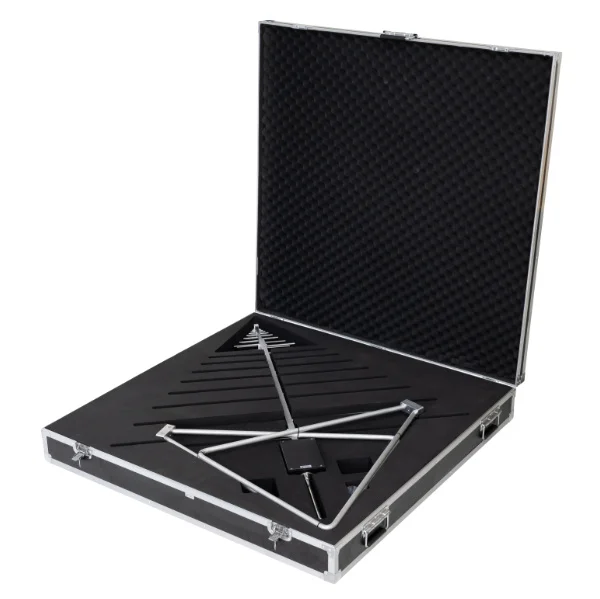

TBMA12 jest dostarczana w solidnej walizce transportowej.

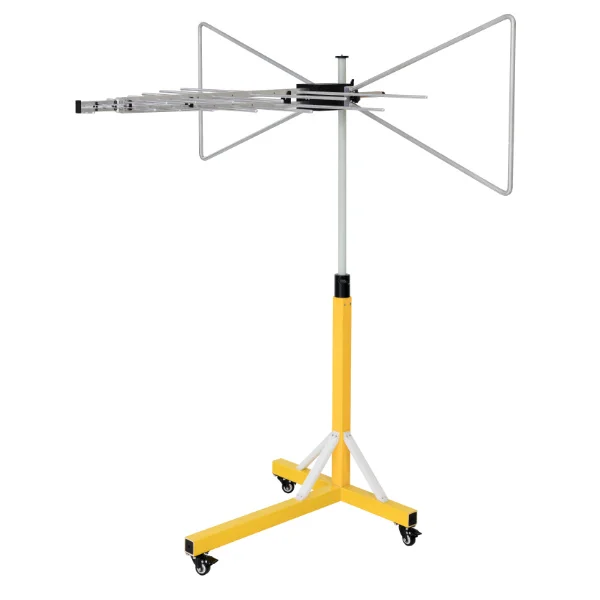

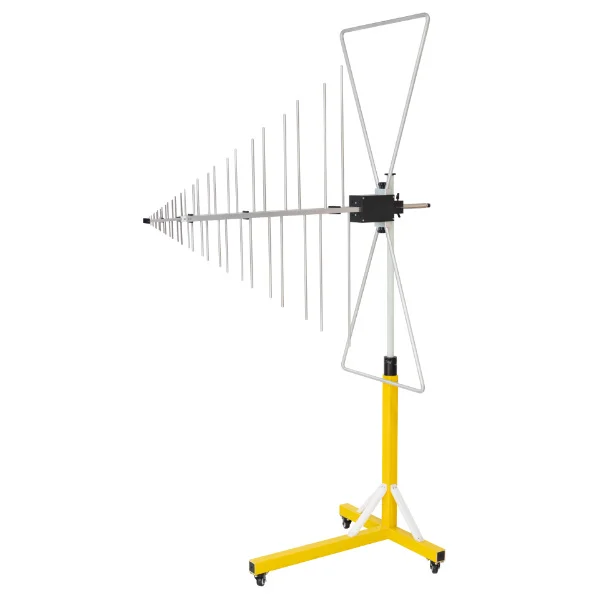

*Alternatywny, odchylany element montażowy i statywy są dostępne jako akcesoria opcjonalne.

Kluczowe cechy

• Typ: Antena hybrydowa
• Zakres częstotliwości: 30 MHz– 6000 MHz
• VSWR: <3 (f > 75 MHz)
• Wzmocnienie izotropowe przy rozstawie 3 m: -16,83 …8,16 dBi sekcje dwustożkowe i logarytmiczno-okresowe
• Współczynnik antenowy przy odległości 3 m: 7 … 41 dB/m sekcje dwustożkowe i logarytmiczno-okresowe
• Średnia szerokość wiązki 3 dB (płaszczyzna E): 47°
• Średnia szerokość wiązki 3 dB (płaszczyzna H): 85,7°
• Maksymalna ciągła moc wejściowa RF: 130 W
• Impedancja nominalna: 50 Ω
• Złącze RF: żeńskie typu N
• Mocowanie: trzpień montażowy (rura) o średnicy 22 mm
• Wymiary mechaniczne: dł. x szer. x wys.: 1346 mm x 1504 mm x 558 mm (53” x 59,2” x 22”)
• Waga: 6,9 kg (15,21 funta)

Akcesoria opcjonalne

• TBTP5 Statyw z włókna szklanego
• TBTP6 Statyw z włókna szklanego
• TBMA8-PAT Odchylany wspornik montażowy dla TBMA8; przymocowany do balunu antenowego i zamontowany
