TBMA11 Logarytmiczno-okresowa antena pomiarowa 130 MHz–6000 MHz - Tekbox

Przegląd produktu

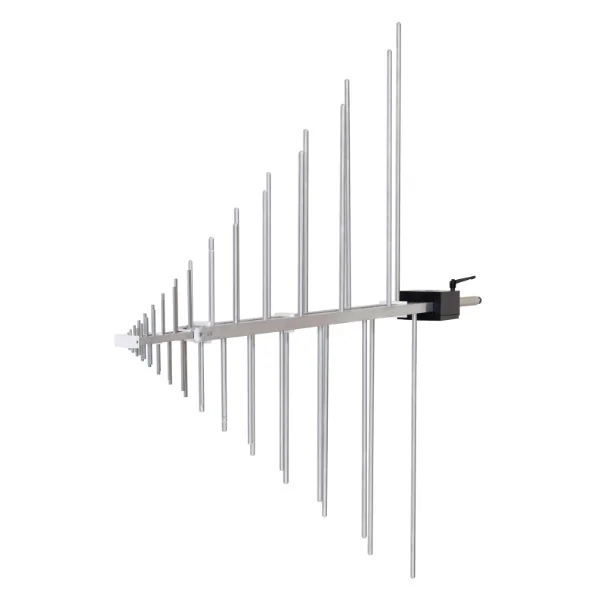

TBMA11 to niedroga logarytmiczno-okresowa antena pomiarowa przeznaczona do pomiarów emisji promieniowanej.

Antena TBMA11 jest skalibrowana w zakresie częstotliwości od 130 MHz do 6000 MHz i charakteryzuje się wartościami współczynnika VSWR oraz współczynnika antenowego typowymi dla logarytmiczno-okresowych anten pomiarowych.

TBMA11 to antena logarytmiczno-okresowa średniej wielkości, której elementy promieniujące i belki nośne wykonane są z aluminium. Wyposażona jest w standardowe złącze żeńskie typu N. Antena posiada trzpień montażowy o średnicy 22 mm. Jako akcesoria opcjonalne dostępne są odpowiedni statyw z włókna szklanego, model TBTP5, oraz adapter montażowy TBMA8-PAT.

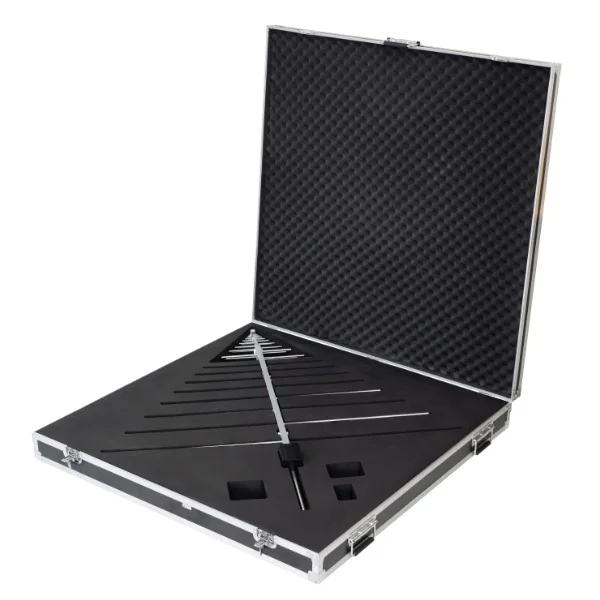

TBMA11 jest dostarczana w solidnej walizce transportowej.

*Alternatywny, odchylany element montażowy i statywy są dostępne jako akcesoria opcjonalne.

Kluczowe cechy

• Typ: logarytmiczno-okresowa
• Zakres częstotliwości: 130 MHz– 6000 MHz
• VSWR: < 2,1:1 w całym zakresie częstotliwości; średnio 1,45:1
• Wzmocnienie izotropowe przy rozstawie 3 m: 4 … 8,5 dBi
• Współczynnik antenowy przy rozstawie 3 m: 7 … 41 dB/m
• Maksymalna ciągła moc wejściowa RF: 130 W
• Impedancja nominalna: 50 Ω
• Złącze RF: żeńskie typu N
• Mocowanie: trzpień montażowy (rura) o średnicy 22 mm
• Wymiary mechaniczne: dł. x szer. x wys.: 1296 mm x 1140 mm x 100 mm (51,02” x 44,88” x 3,94”)
• Waga: 3,3 kg (7,27 funta)

Akcesoria opcjonalne

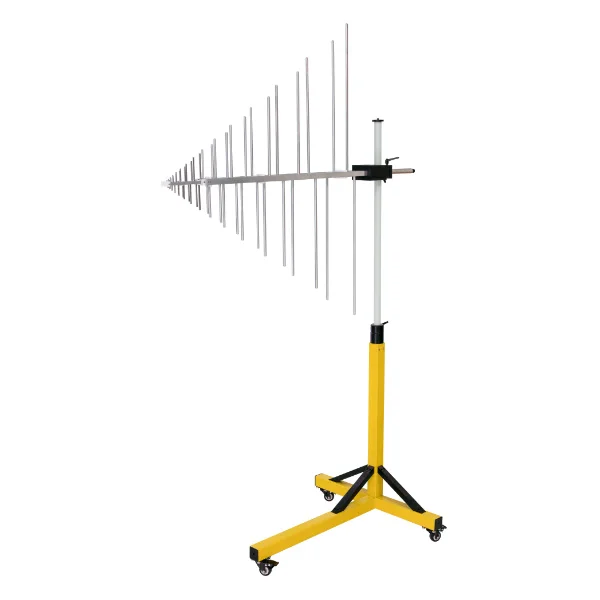

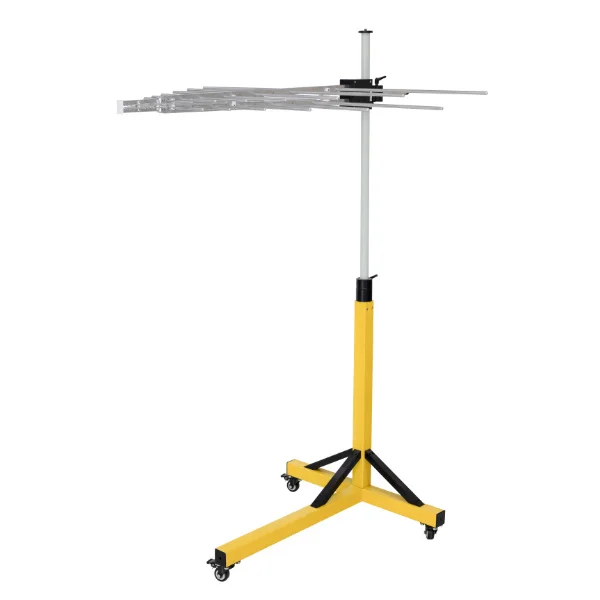

• TBTP5 Statyw z włókna szklanego
• TBMA8-PAT Odchylany wspornik montażowy dla TBMA8; przymocowany do balunu antenowego i zamontowany
