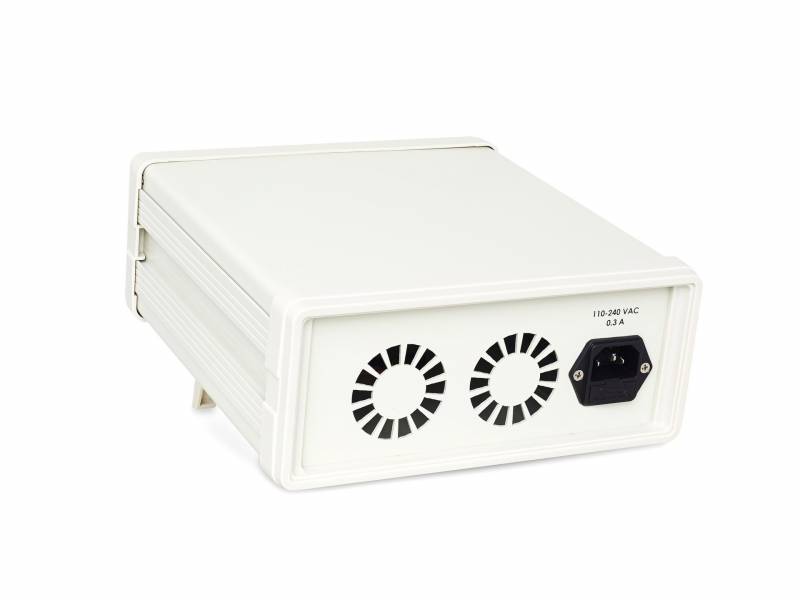

TBLPA1 liniowy szerokopasmowy wzmacniacz mocy TEKBOX

• Wejście/wyjście: 50 Ohm, N żeńskie
• Zakres napięcia zasilania: 110 V...240 V
• Pobór mocy zasilania: 18 W
• Zakres temperatur pracy: od -20°C do 60°C
• Zakres częstotliwości: 50 MHz - 1 GHz (5 MHz - 1,3 GHz przy zmniejszonej mocy wyjściowej)
• Wzmocnienie: typowo 32dB, szczegóły w tabeli 1
• Punkt kompresji wyjścia 1dB przy 10 MHz: +30.2 dBm typ.
• Punkt kompresji wyjścia 1dB @ 100 MHz: +31.4 dBm typ.
• Punkt kompresji wyjścia 1dB @ 500 MHz: +31,2 dBm typ.
• Punkt kompresji wyjścia 1dB @ 1 GHz: +28,2 dBm typ.
• 2. harmoniczna, 50 MHz, Pout=30 dBm: < - 50 dBc typ
• 2. harmoniczna, 200 MHz, Pout=30dBm: < - 45 dBc typ
• 3. harmoniczna, 50MHz, Pout=30dBm: < - 30 dBc typ
• 3. harmoniczna, 200MHz, Pout=30dBm: < - 35 dBc typ
• Całkowite zniekształcenia harmoniczne:
  • 0,5% @200MHz, Pout=27dBm typ.
  • 0,7% @200MHz, Pout=28dBm typ.
  • 0,8% @200MHz, Pout=29dBm typ.
  • 1,5% @200MHz, Pout=30dBm typ.
• Punkt przechwytu trzeciego rzędu:
  • +50dBm, @200MHz, ∆ f = 200kHz typ.
• Wejściowe straty odbiciowe:
  • 50 MHz: 14dB typ.
  • 800 MHz: 5dB typ.
• Wyjściowy VSWR:
  • 50 MHz: 1.4:1
  • 800 MHz: 1.4:1
• Maksymalne wartości znamionowe:
  • Maksymalna moc wejściowa: +3 dBm
  • Wyjście TBLPA1 jest dość tolerancyjne na niedopasowanie wyjścia, jednak otwarte lub zwarte obciążenie nie jest zalecane, gdyż potencjalnie może spowodować uszkodzenie.

Małe wzmocnienie sygnału (mierzone przy Pin = - 20 dBm):

Zastosowanie

• wzmacniacz mocy ogólnego przeznaczenia
