TBLLA-2M duża antena pętlowa 9kHz - 30MHz EMC - Tekbox

Przegląd produktu

TekBox TBLLA-2M to duża antena pętlowa (LLA) z trzema prostopadłymi pętlami, zgodnie z wymaganiami CISPR 16 -1-4 i CISPR 15 / EN 55015.

LLA służy do pomiaru prądu indukowanego przez pole magnetyczne emitowane przez oprawy oświetleniowe. Sekcja 4.4 normy EN 55015 określa konfigurację testu i procedury pomiarowe.

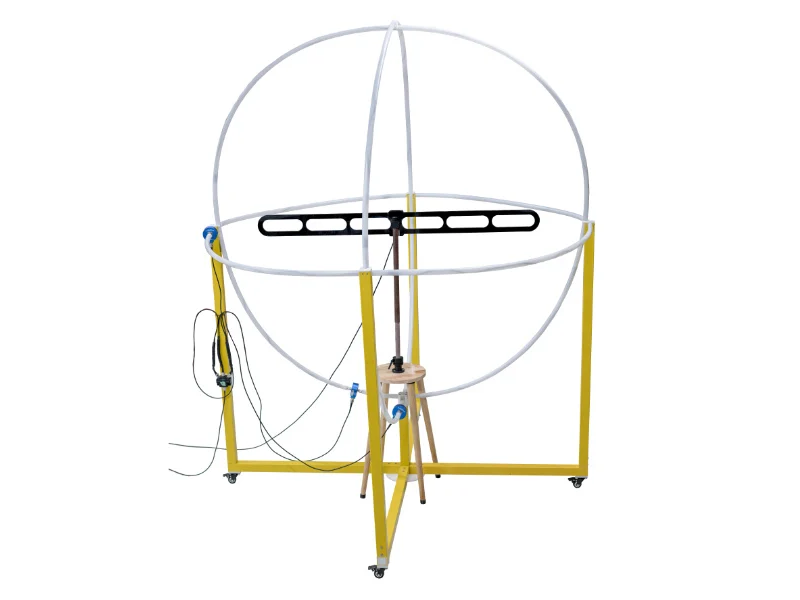

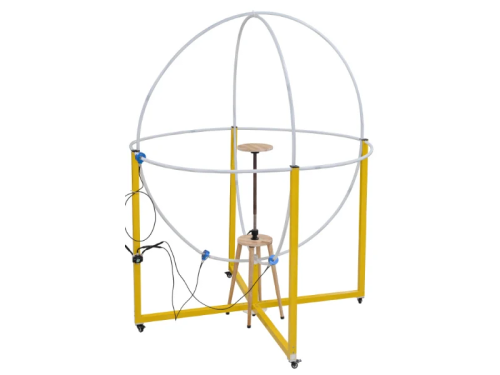

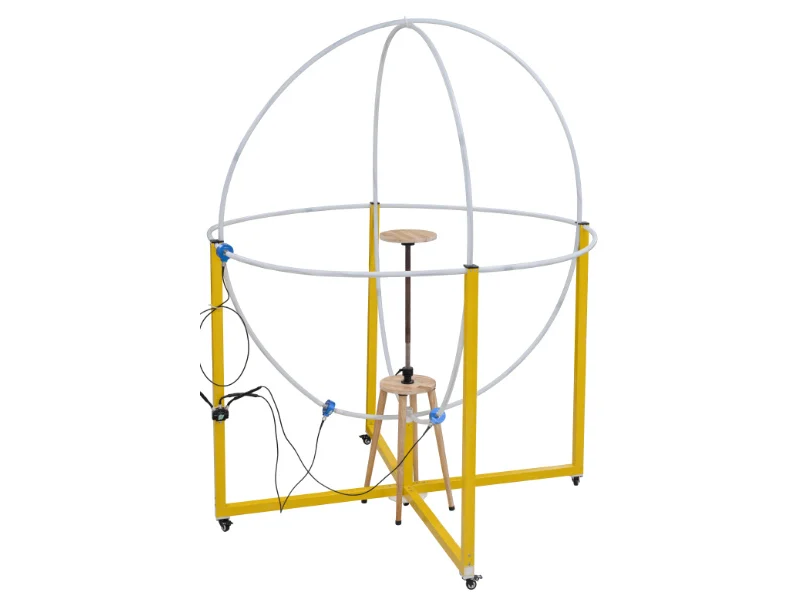

TBLLA-2M składa się z trzech prostopadłych anten pętlowych o średnicy 2 metrów w trzech ortogonalnych płaszczyznach (X/Y/Z), ustawionych na lekkich, pustych w środku ramach WPC o łącznej wysokości 2,5 metra. Najniższy punkt pętli znajduje się 0,5 m nad ziemią. Każdy element pętli odbiera promieniowanie pola magnetycznego normalne do płaszczyzny zawierającej i generuje sygnał napięciowy proporcjonalny do siły promieniowania pola H na porcie wyjściowym przetwornika RF podłączonego do pętli.

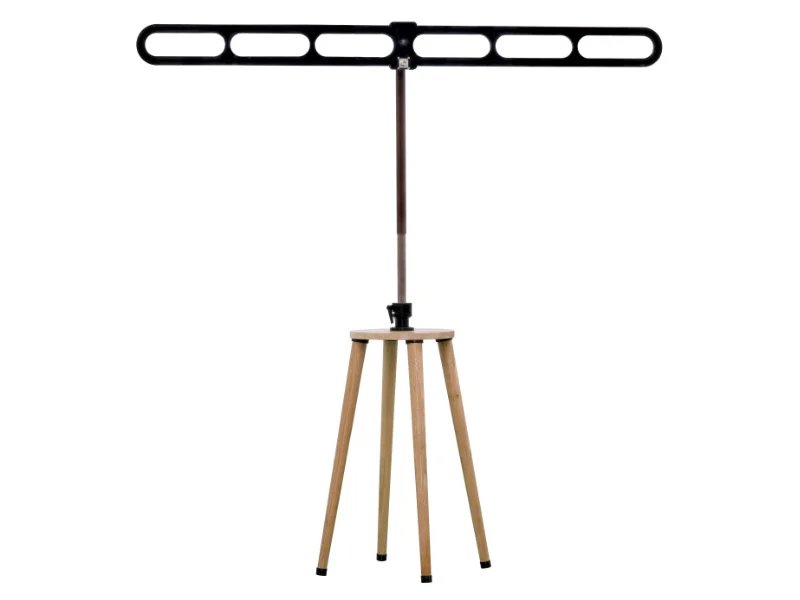

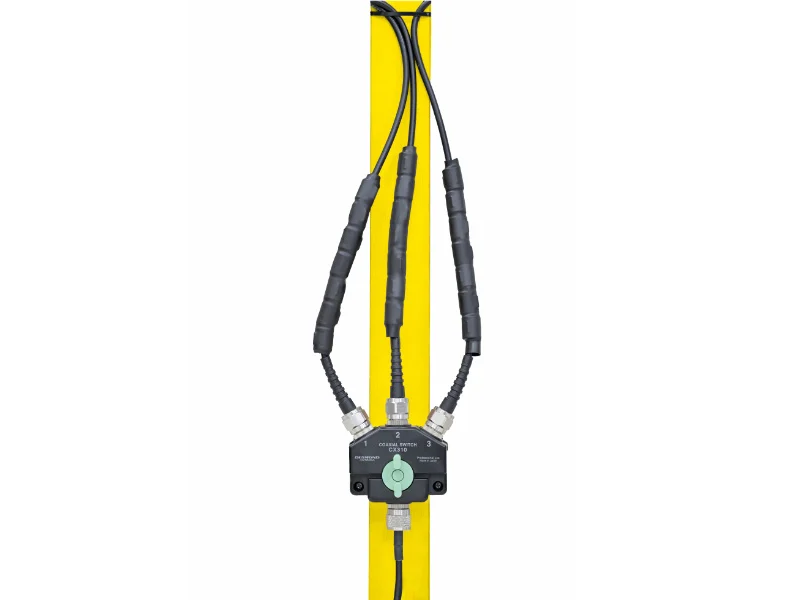

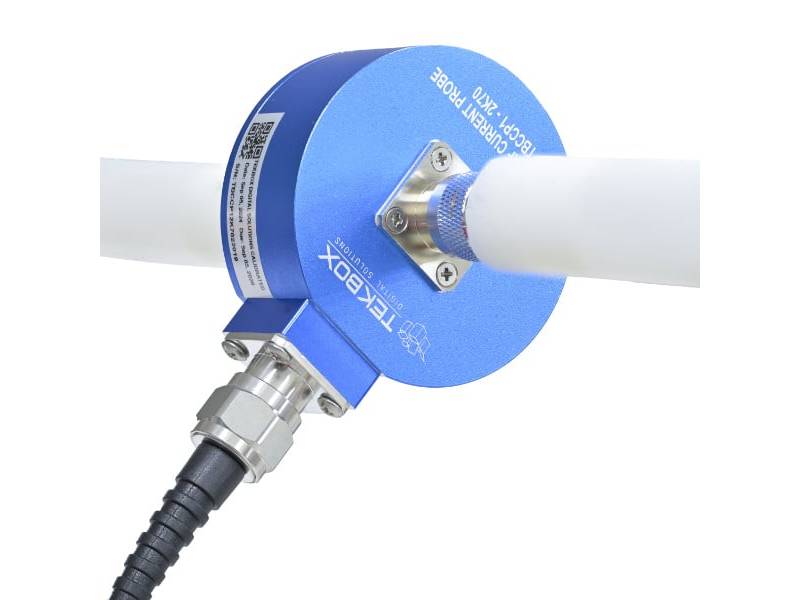

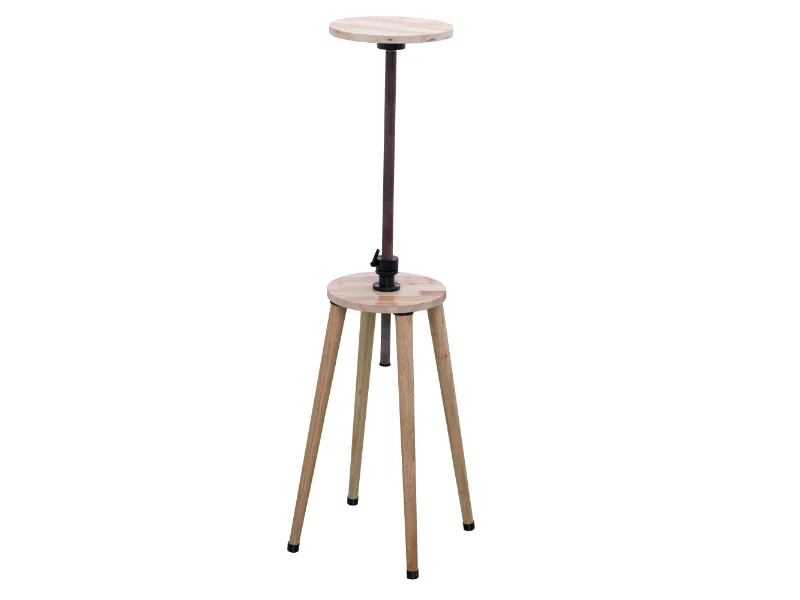

TBLLA-2M jest wyposażony w trzy koncentryczne sondy (przetworniki) do monitorowania prądu RF TekBox TBCCP1-2K70, o płaskiej impedancji przenoszenia 0 dBΩ (1V/A) od 9 kHz do 30 MHz przy obciążeniu 50Ω. Zestaw zawiera wszystkie wymagane kable koncentryczne, zaciski ferrytowe, ręczny przełącznik koncentryczny RF do wyboru pętli oraz statyw TBTP3 z plastikową płytą nośną DUT.

*Dipol kalibracyjny TBLLA-CDP z konstrukcją wsporczą TBLLA-CDP-SS jest dostępny jako akcesorium opcjonalne.

Kluczowe cechy

• Typ: Duża antena pętlowa (potrójna pętla)
• Zakres częstotliwości: 9 kHz - 30 MHz
• Normy: CISPR 16-1-4, CISPR 15
  Pętle: 3 prostopadłe pętle o średnicy 2 m
• Konstrukcja pętli: Sekcje RG223U z formowanymi szczelinami wewnątrz rury PEX
• Impedancja przenoszenia przetwornika RF: typowo 0 dBΩ; 1V/A @ 9kHz do 30 MHz
• Złącze wyjściowe przetwornika RF: N-żeńskie, 50 Ω
• Współczynnik walidacji anteny: ±2 dB w porównaniu do teoretycznego współczynnika walidacji dla LLA o
• średnicy 2 m podanego w CISPR 16-1-4
• Efektywny współczynnik korekcji anteny: 0 dB
• Rezystancja CM absorberów ferrytowych: > 200 Ω @ 10 MHz
• Wymiary mechaniczne: Dł. x szer. x wys.: 2062 mm x 2062 mm x 2547 mm
• Waga: 25 kg
