TBLDC32-2 V-Y-Δ DC-stabilizator impedancji sieci LISN TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 30 dni
Cena brutto: 10 793,25 zł

Cena regularna:

10793.25
Najniższa cena z 30 dni przed obniżką:
Cena netto: 8 775,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBLDC32-2

Opis

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

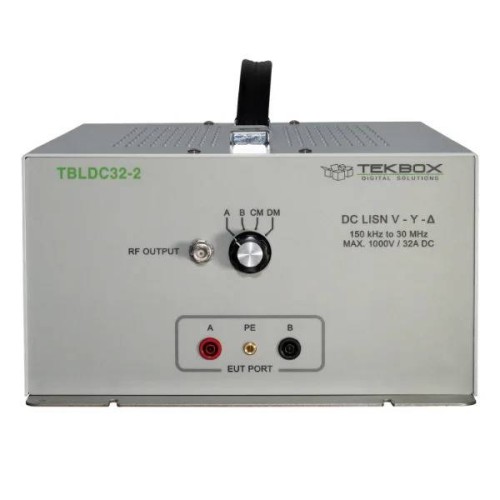

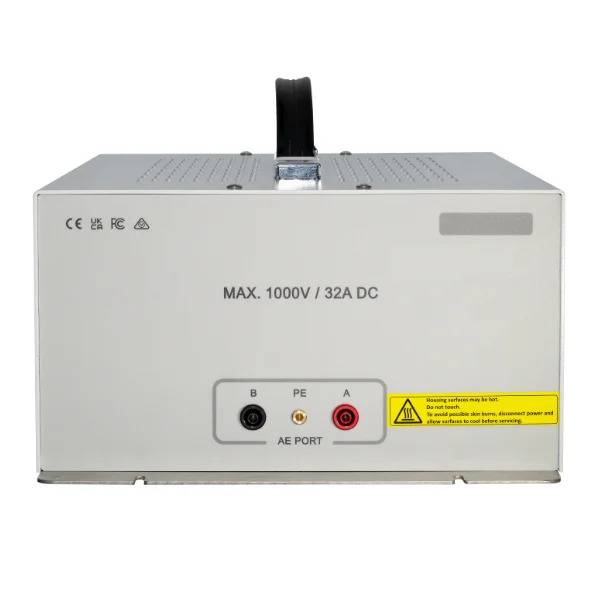

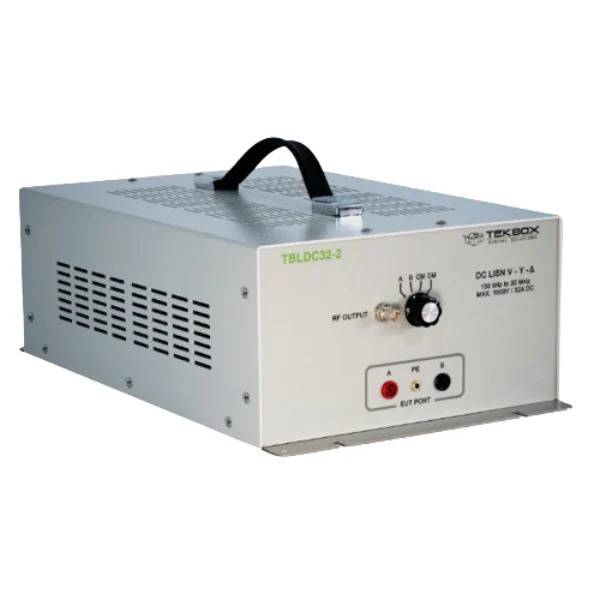

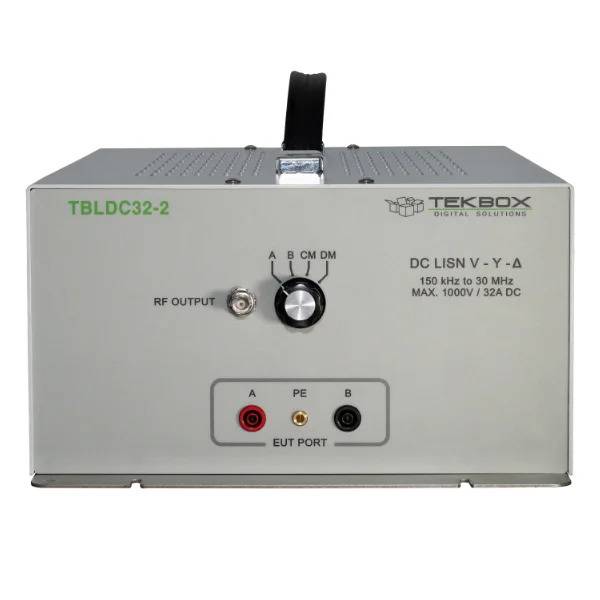

TBLDC32-2 V-Y-Δ DC LISN(Line Impedance Stabilization Network) to sieć stabilizacji impedancji linii do pomiaru emisji przewodzonych na liniach DC w zakresie od 9 kHz do 30 MHz, zgodnie z normami CISPR 16-1-2 i CISPR 11. Urządzenie jest przeznaczone do testowania napięć zakłócających na portach zasilania DC półprzewodnikowych konwerterów mocy i podobnych urządzeń o napięciu zasilania DC do maksymalnie 1000V i 32A. Emisje przewodzone mogą być mierzone na przedniej i powrotnej linii zasilającej. Ponadto przełącznik obrotowy na panelu przednim umożliwia pomiar emisji w trybie wspólnym i różnicowym. TBLDC32-2 jest wyposażony w cewki indukcyjne z rdzeniem powietrznym. Obudowa ma solidną podstawę ze stali nierdzewnej z kołnierzami do podłączenia uziemienia.

Znajduje zastosowanie w pomiarach emisji przewodzonej EMC na liniach zasilania DC.

Parametry techniczne

  • Zakres częstotliwości: od 9 kHz do 30 MHz
  • Maks. prąd ciągły: 25 A
  • Maks. prąd przez 15 minut: 32A Maks.
  • Napięcie DC: 1000 V
  • Impedancja trybu A, trybu B: 150 ± 30 Ω
  • Impedancja trybu wspólnego: 150 ± 30 Ω
  • Impedancja w trybie różnicowym: 150 ± 30 Ω
  • Faza na porcie EUT: 0 ± 40°
  • Izolacja między portem EUT a portem AE, CM: > 20 dB
  • Izolacja między portem EUT a portem AE, DM: > 40 dB
  • Strata konwersji wzdłużnej: > 26 dB
  • Współczynnik podziału napięcia: 20 ± 3 dB
  • Rezystancja DC: 80 mΩ na ścieżkę typ.
  • Cewki indukcyjne z rdzeniem powietrznym
  • Obrotowy przełącznik wyboru ścieżki A, B, CM, DM
  • Port AE, zaciski portu EUT: 4 mm, bezpieczne
  • Złącze pomiarowe: 50 Ω BNC
  • Wymiary, szer. x wys. x dł.: 282 x 150 x 480 mm
  • Waga: około 9 kg
  • Zakres temperatur pracy: +5 °C ... + 40 °, 5% do 80% wilgotności względnej, bez kondensacji

Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
