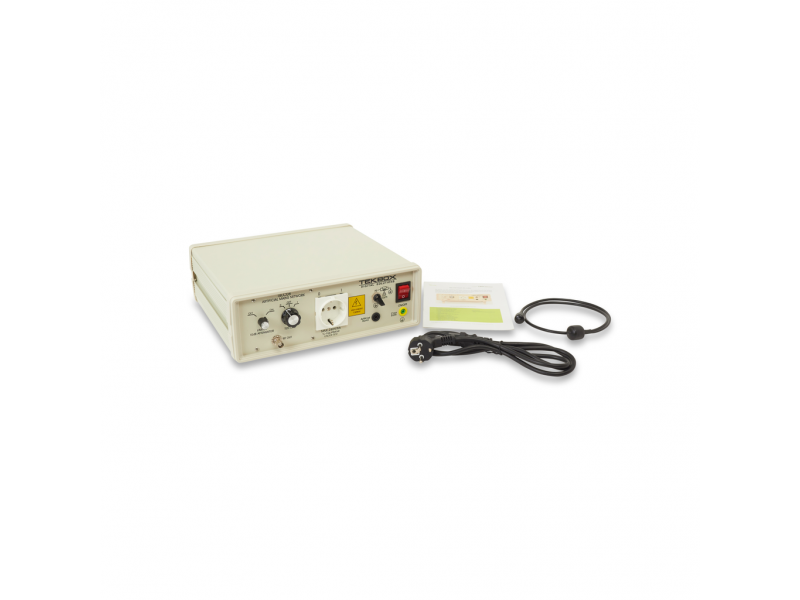

TBLC08 50uH 8A Stabilizator impedancji sieci zasilającej

Dostępność: średnia ilość
Wysyłka w: 24 godziny
Cena brutto: 4 194,30 zł

Cena regularna:

4194.30
Najniższa cena z 30 dni przed obniżką:
Cena netto: 3 410,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBLC08

Opis



Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

TBLC08 50uH LISN stabilizatorem impedancji sieci zasilającej (sztuczna sieć) do pomiaru zakłóceń przewodzonych w liniach zasilających w zakresie od 9kHz do 30MHz, zgodnie z normą CISPR16.

Urządzenie przeznaczone jest do badania jednofazowych urządzeń zasilanych prądem zmiennym do 8A i o maksymalnym napięciu zasilania do 240V.

Zaburzenia  przewodzone mogą być mierzone na fazie i na przewodzie neutralnym.

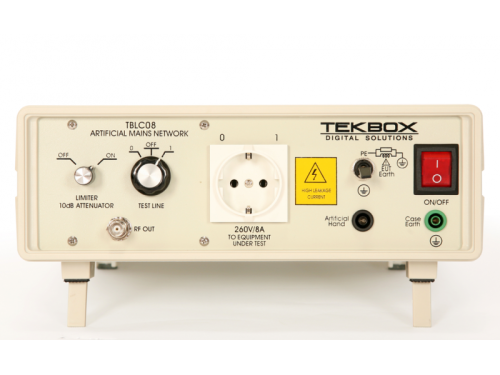

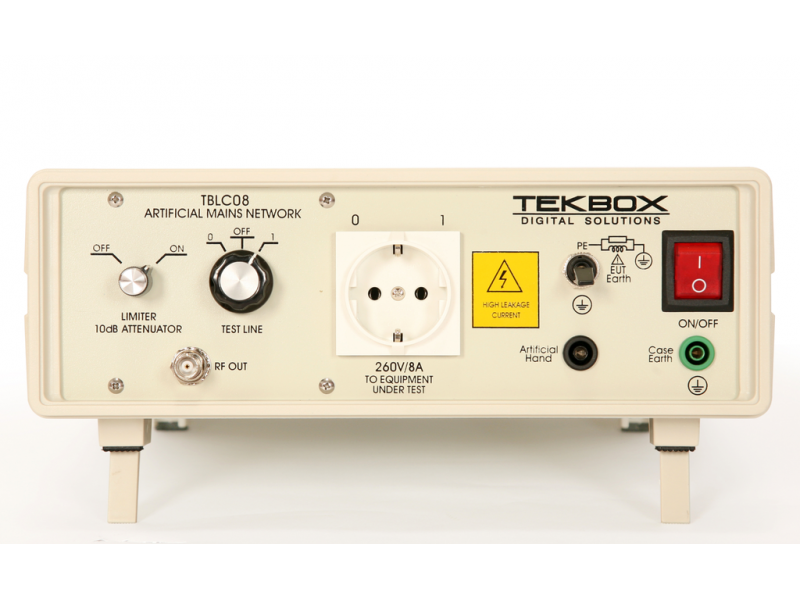

TBLC08 jest wyposażony w przełączany ogranicznik/tłumik oraz gniazdo sztucznej ręki.
Urządzenie jest dostępne z wtyczkami dla badanego urządzenia (standard EU)



Kluczowe cechy

  • Zakres częstotliwości: od 9 kHz do 30 MHz
  • Impedancja: 50 Ω ║ (50 µH + 5 Ω)
  • Sztuczna ręka: 220 pF + 511 Ω
  • Przełączany PE: 50 Ω ║ 50 µH
  • Ogranicznik / tłumik: 150 kHz do 30 MHz; 10 dB
  • Cewki indukcyjne z rdzeniem powietrznym
  • Napięcie sieciowe: nominalne 0-240 V; maks. 260 V DC lub AC / 50-60 Hz; CAT II
  • Maks. prąd: 8 A przy 23°C
  • Gniazdo DUT: zależne od kraju
  • Złącze pomiarowe: 50 Ω BNC

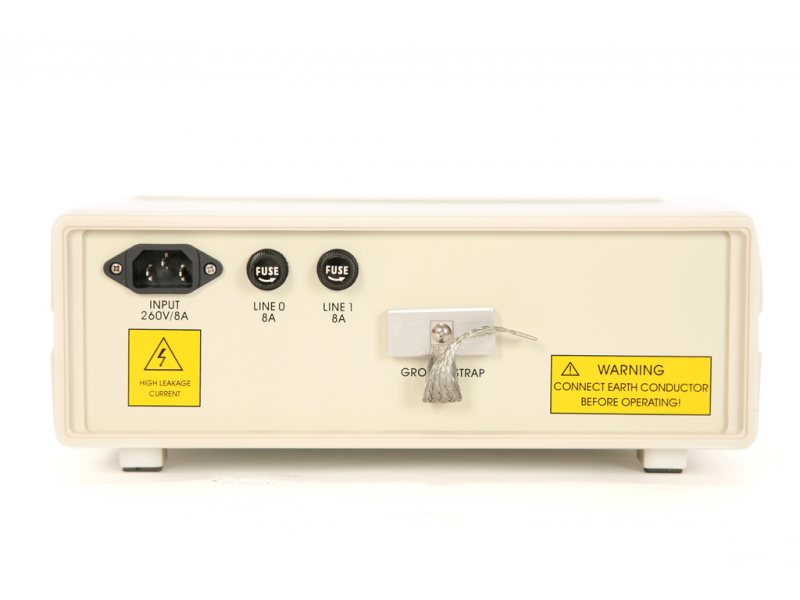

  • Złącze zasilania: IEC 60320 C13
  • Zakres temperatur pracy: +5°C ... + 40°C; 5% do 80% wilgotności względnej
  • Bezpieczeństwo: Klasa bezpieczeństwa I, IEC 1010-01

Zastosowanie

  • Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Uwaga! Ta sieć LISN jest odpowiednia do testowania kompatybilności elektromagnetycznej urządzeń zasilanych jednofazowym prądem przemiennym. Do testowania urządzeń zasilanych prądem stałym można użyć TBOH01.



Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
