TBL5016-3 50uH 16A Stabilizator impedancji sieci LISN

Dostępność: na wyczerpaniu
Wysyłka w: 24 godziny
Cena brutto: 10 959,30 zł

Cena regularna:

10959.30
Najniższa cena z 30 dni przed obniżką:
Cena netto: 8 910,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBL5016-3

Opis

Przegląd produktu

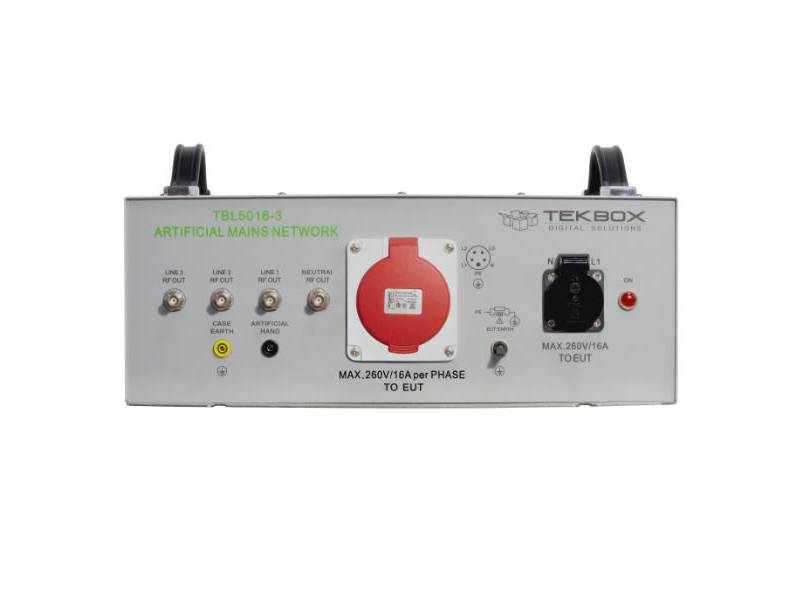

TBL5016-3 to sieć stabilizacji impedancji liniowej do pomiaru zakłóceń przewodzonych przez linię w zakresie od 9 kHz do 30MHz, zgodnie z normą CISPR 16-1-2. Urządzenie przeznaczone jest do testowania urządzeń 3-fazowych i jednofazowych, zasilanych prądem przemiennym o napięciu zasilania do maksymalnie 450V/260V i natężeniu 16A. Szum przewodzony może być mierzony na każdej fazie oraz na przewodzie neutralnym. TBL5016-3 ma oddzielne wyjścia RF dla każdej fazy i przewodu neutralnego i w konsekwencji może być sprzężony z TBLM1 w celu rozdzielenia emisji na składowe trybu wspólnego i różnicowego.


Jednofazowe gniazdo DUT jest dostępne w wariantach odpowiednich dla danego kraju.



Kluczowe cechy

  • Zakres częstotliwości: od 9 kHz do 30 MHz

  • Impedancja: 50 Ω ║ (50 µH + 5 Ω)

  • Sztuczna ręka: 220 pF + 511 Ω

  • PE przełączalny: 50 Ω ║ 50 µH

  • 250µH filtr wstępny

  • Oddzielne wyjścia RF dla każdej linii i neutralne

  • Induktory z rdzeniem powietrznym

  • Napięcie linii: max. 540V/260V / 50-60 Hz, CAT ‖.

  • Maks. prąd na linię i neutralny: 16A @ 23°C każdy

  • 3-fazowe gniazdo DUT: CEE/IEC60309, 3L+N+PE, 16A, żeńskie

  • Gniazdo DUT jednofazowe: specyficzne dla danego kraju

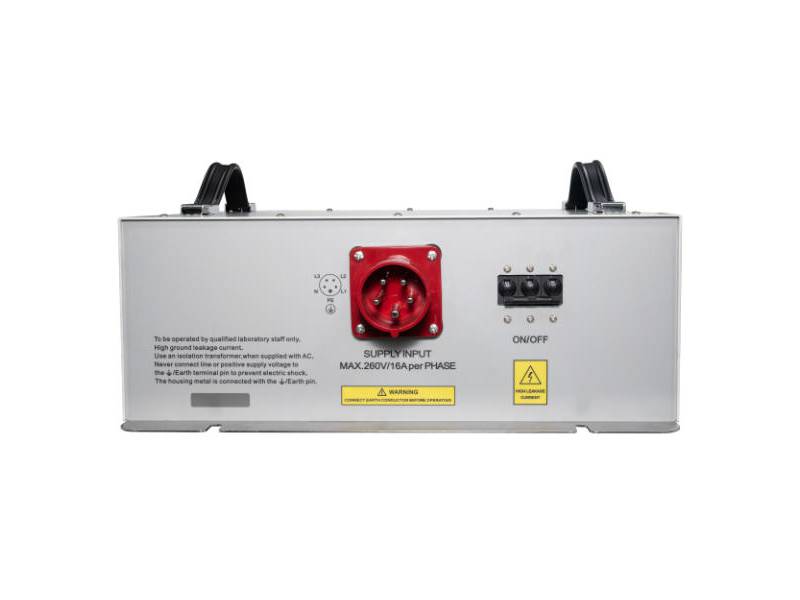

  • Złącze zasilania: CEE/IEC60309, 3L+N+PE, 16A, męskie

  • Złącza pomiarowe: 50 Ω BNC

  • Zakres temperatur pracy: +5°C ... + 40°C; 5% do 80% RH

  • Bezpieczeństwo: Klasa bezpieczeństwa I, IEC 1010-01



Akcesoria

Tekbox TBL5016-3 jest dostarczany z:

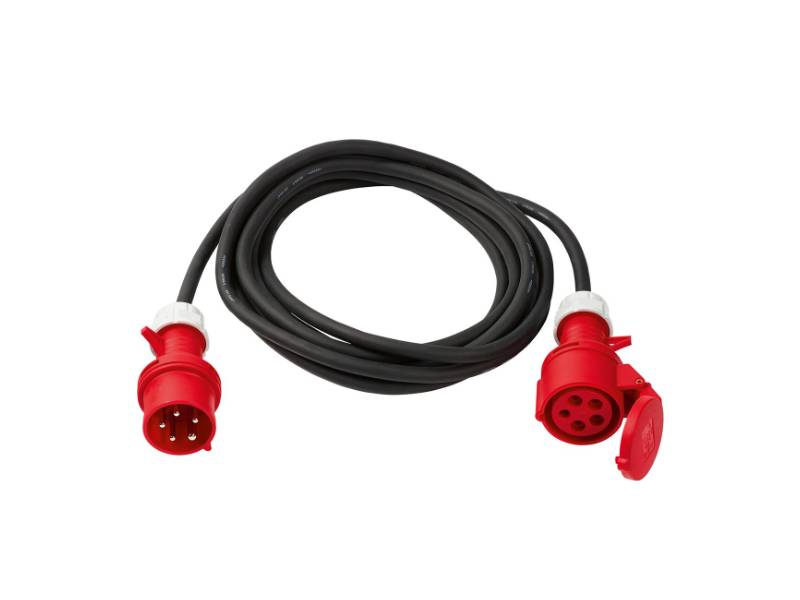

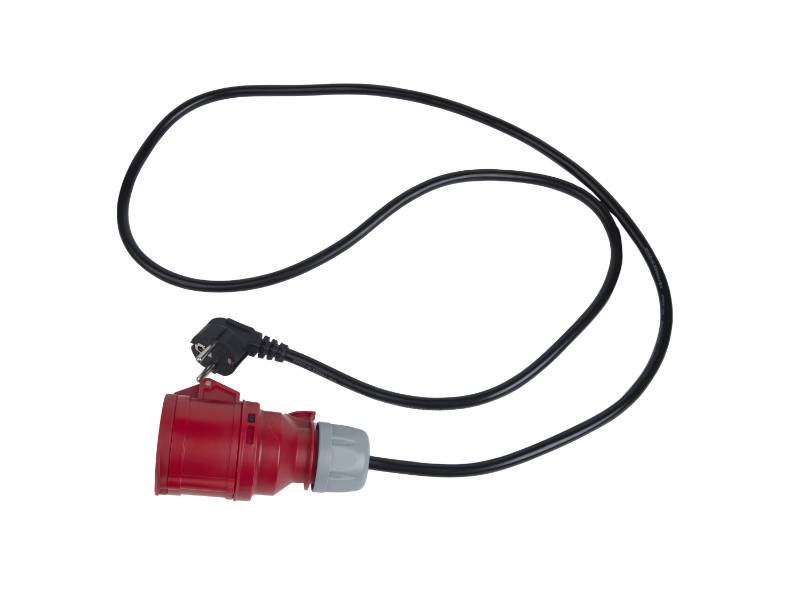

  • Kabel zasilający
  • Kabel koncentryczny RG223 BNC-męski do N-męski (100 cm)
  • Zakończenie 3x 50 Ω
  • Filtr górnoprzepustowy TBHPF1-9 kHz

Zastosowanie

  • Badania wstępnej zgodności EMC w zakresie szumów przewodzonych

Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
