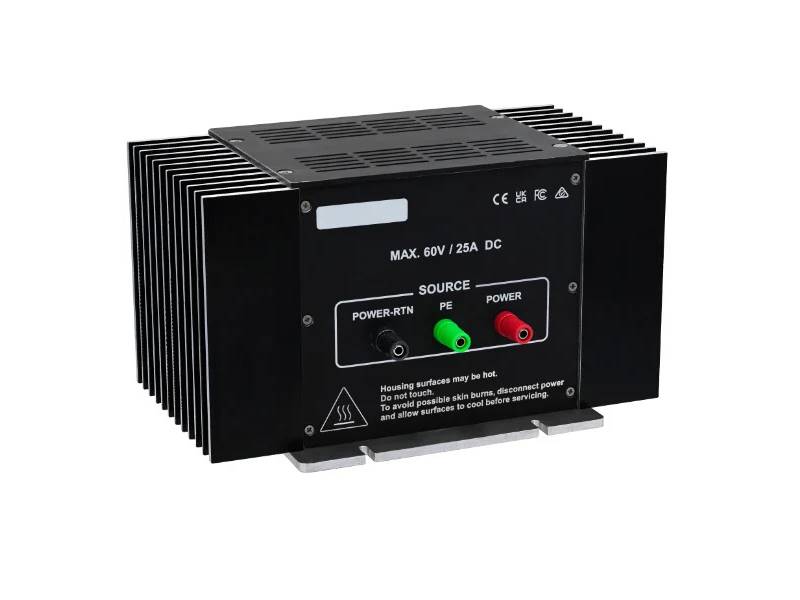

TBL0225-2 2uH stabilizator impedancji sieci LISN TEKBOX

tbl0225-2-2uh-stabilizator-impedancji-sieci-lisn-tekbox (1).jpg
Dostępność: na wyczerpaniu
Wysyłka w: 30 dni
Cena brutto: 10 793,25 zł

Cena regularna:

10793.25
Najniższa cena z 30 dni przed obniżką:
Cena netto: 8 775,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBL0225-2

Opis

Przegląd produktu

LISN - Line Impedance Stabilization Network: to zespoły filtrów mających za zadanie odfiltrowanie zakłóceń przychodzących z sieci zasilania, oraz przekierowanie zakłóceń wytwarzanych przez EUT (badane urządzenie) do wyjścia przeznaczonego do podłączania odbiornika EMC (lub analizatora).

TBL0225-2 LISN to dwuścieżkowy 50 Ω // 2 µH LISN charakteryzujący się zakresem częstotliwości od 10 Hz do 200 MHz. Jest on oparty na standardzie ECSS-E-ST-20-07C Rev 1. Standard zapewnia ogólny schemat sieci LISN i pozwala na pewną elastyczność w zakresie wartości komponentów. Implementacja TBL0225-2 jest przeznaczona do stosowania w pomiarach EMC satelitów i statków kosmicznych. Sieć LISN nie ma wyjścia do pomiarów emisji przewodzonej; zamiast tego działa jedynie jako sieć do stabilizacji impedancji linii. Sonda monitorująca prąd RF jest używana do pomiaru emisji przewodzonych, zgodnie z normą.

Cewka indukcyjna 2 µH naśladuje typową indukcyjność wiązki przewodów zasilających w statkach kosmicznych lub satelitach.

Sonda LISN jest podłączana do linii zasilania i linii powrotnej zasilania EUT.

Parametry techniczne

  • Typ LISN: V-AMN, 50 Ω // 2 µH
  • Charakteryzowany zakres częstotliwości: 10 Hz - 200 MHz
  • Rezystancja DC: 100 mΩ na ścieżkę
  • Maksymalny prąd: 25 A ciągły
  • Zakres napięcia roboczego: 0 - 60 V DC
  • Zaciski EUT / SOURCE: 4 mm gniazda bananowe
  • Wymiary: W 260 mm x L 140 mm x H 150 mm
  • Waga: 4,1 kg

Akcesoria opcjonalne

TBCP2-30K400 - Sonda monitorująca prąd RF do pomiarów CE

Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
