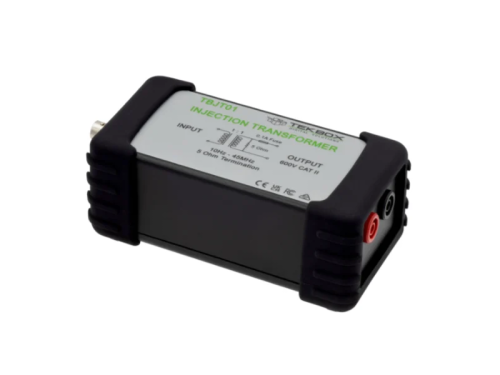

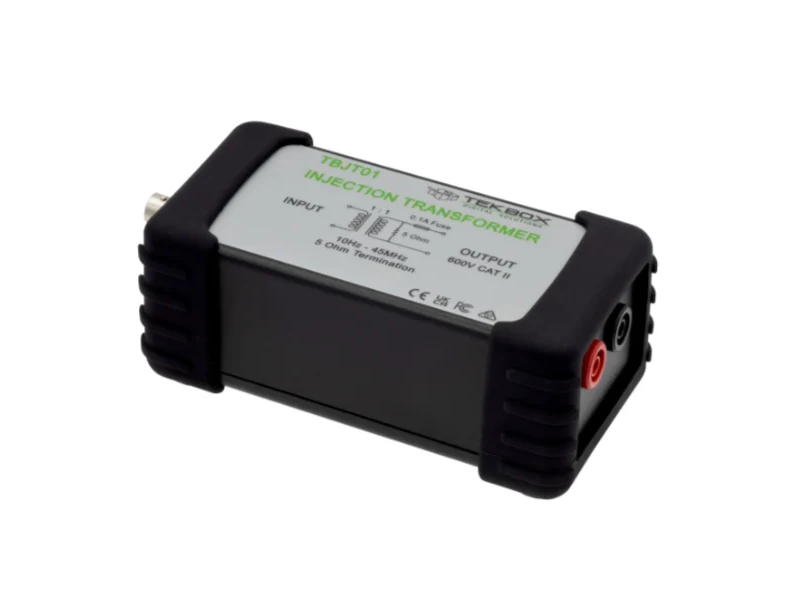

TBJT01 Szerokopasmowy transformator wtryskowy 10Hz - 45MHz TekBox

Przegląd produktu

Model Tekbox TBJT02 to szerokopasmowy transformator wtryskowy do tworzenia wykresów w celu pomiaru stabilności zasilaczy i konwerterów. Transformator wstrzykuje sygnał testowy do pętli sterowania, aby zmierzyć wpływ na system. Zapewnia on izolację galwaniczną między źródłem sygnału a pętlą sterowania. Sam transformator wtryskowy jest wewnętrznie zakończony rezystorem 5 Ω i zabezpieczony bezpiecznikiem 100 mA. Transformator ten ma użyteczny zakres częstotliwości od 1 Hz do 7 MHz. Wejście transformatora jest podłączone za pomocą żeńskiego złącza BNC 50 Ω, a wyjście za pomocą bezpiecznych wtyków bananowych 4 mm.

Kluczowe cechy

• Zgodność: RoHS
• Rezystor końcowy: 5 Ω
• Bezpiecznik: 100 mA (Littlefuse 0451.100MRL); strona wtórna (wyjściowa)
• Współczynnik skrętu: 1:1
• Charakteryzowany zakres częstotliwości: 1 Hz - 100 MHz
• Użyteczny zakres częstotliwości: 10 Hz - 45 MHz
• Zakres częstotliwości 3 dB: 15 Hz - 9 MHz typ.
• Strata wtrąceniowa (S21): 15,5 dB typ.
• Pojemność: 90 pF @ 1 Khz; uzwojenie pierwotne do wtórnego
  Prąd nasycenia DC: 12 mA
• Maks. napięcie znamionowe: 600 V CAT II; uzwojenie pierwotne do wtórnego
• Złącze wejściowe: 50 Ω BNC żeńskie,
• Złącze wyjściowe: Bezpieczne gniazda bananowe 4 mm, odstęp 20 mm
• Zakres temp. pracy: 0°C - 60°C
• Wymiary obudowy: 70 mm x 60 mm x 140 mm
• Waga: 250 g

Przegląd modeli

Oferujemy 3 szerokopasmowe transformatory wtryskowe firmy Tekbox, które różnią się zastosowaniem, zakresem częstotliwości, tłumiennością wtrąceniową oraz pojemnością.
