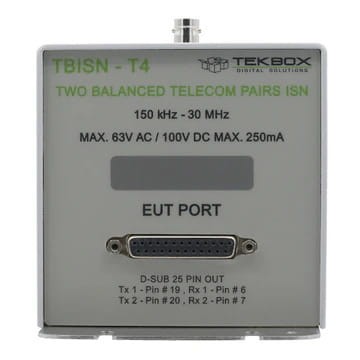

TBISN-T4 Dwie zbalansowane pary ISN TEKBOX

Dostępność: na wyczerpaniu
Wysyłka w: 30 dni
Cena brutto: 5 258,25 zł

Cena regularna:

5258.25
Najniższa cena z 30 dni przed obniżką:
Cena netto: 4 275,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Tekbox
Kod produktu: TEK_TBISN-T4

Opis

Przegląd produktu

Zgodnie z normą CISPR 22 (2005) urządzenia ISN są specjalistycznymi urządzeniami sprzęgającymi i odsprzęgającymi, stosowanymi do pomiaru asymetrycznych napięć zakłóceń radiowych w trybie wspólnym w urządzeniach ITE.

TBISN -T4 został zaprojektowany do wykonywania testów emisji przewodzonej zgodnie z normą CISPR 22 na dwóch symetrycznych parach linii telekomunikacyjnych. Spełnia on wymagania dotyczące strat konwersji wzdłużnej określone w normie CISPR 22, punkt 9.6.2.c)1), strona 24, przyjętej przez CISPR.

Parametry techniczne

  • Zakres częstotliwości: 150 kHz – 30 MHz
  • Impedancja (asymetryczna): 150 Ω± 20 Ω
  • Faza (asymetryczna): 0° ± 20°
  • Strata konwersji wzdłużnej (LCL): CISPR 22 pozycja 9.6.2.c)1) strona 24
  • Współczynnik podziału napięcia (VDF) dla napięcia asymetrycznego: 10 dB +/- 1 dB
  • Złącza EuT, AE: D-SUB 25
  • Port pomiarowy: 50 Ω BNC
  • Maks. napięcie: 63 V AC / 100 V DC
  • Maks. prąd: 250 mA
  • Strata wtrąceniowa (tryb różnicowy): < 3 dB
  • Odsprzęganie AE-EuT: 150 kHz do 1,5 MHz > (35 dB do 55 dB); > 1,5 MHz ( > 55 dB)
  • Wymiary zewnętrzne (szer. x wys. x gł.): 100 x 100 x 235 mm
  • Waga ok.: 1,0 kg
  • Zgodność z normami: CISPR 16-1-2, CISPR 22, CISPR 32 i CISPR 15
  • Temperatura pracy: od +5°C do 40°C
  • Wilgotność względna: do 80%

Porównanie modeli LISN Tekbox:

Model Impedancja Zakres częstotliwości Path Maks. Prąd Maks. Napięcie EUT Socket Dodatkowe cechy
TBLDC32-2 150 Ohm 9kHz – 30 MHz 2 32A 1000V DC 4mm, safety 150 Ohm DC LISN
A, B, Common Mode
Differential Mode
operation
TBL00705-2 0.7µH//50Ω 30 Hz –
500 MHz		 2 5A 60V nominal,
Component
rating: 100V		 4mm (banana) 400mΩ
serial resistor
ТВL0110-2 1µH//50Ω 30 Hz –
500 MHz		 2 10A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВL0225-2 2µH//50Ω 10 Hz –
200 MHz		 2 25A 60V nominal,
Component
rating: 100V		 4mm (banana) 100mΩ
serial resistor
ТВОН01 5µH//50Ω 150 kHz –
108 MHz		 1 10A 60V nominal,
Component
rating: 250V		 4mm (banana) -
TBL0550-1 5µH//50Ω 150 kHz –
108 MHz		 1 50A 60V nominal,
Component
rating: 250V		 Phoenix High
Current		 -
TBL05100-1 5µH//50Ω 150 kHz –
108 MHz		 1 100A 60V nominal,
Component rating:
350V AV@ 50/60 Hz; 600V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBL05100-1-B 5µH//50Ω 150 kHz –
108 MHz		 1 100A Component rating:
0-500V @ 50/60 Hz
250V AC @ 400Hz
1000V DC		 Phoenix High
Current		 Can be jumpered to
various standards
TBLM2 - 150 kHz –
110 MHz		 - - - - LISN Mate
TBL5016-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 16A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBL50100-1 50µH//50Ω
(50µH+5Ω)//50Ω		 150 kHz –
30 MHz		 1 100A 250V Phoenix High
Current		 can be jumpered
50µH//50Ω or
(50µH+5Ω)//50Ω
no 250uH pre-filter
TBLC08 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 240V Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2B
 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5008-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 8A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2B (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 separate RF outputs
enabling LISN-Mate connectivity;
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-2C (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 2 16A 250V AC 50/60 Hz or DC Country specific
mains socket		 Filter/Limiter/
Attenuator
switchable
Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5016-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 16A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5032-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 32A 450V/240V СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBL5063-3 (50µH+5Ω)//50Ω 9 kHz –
30 MHz		 3 63A 690V/400V
50Hz/60Hz		 СЕЕ/ЕС60309 Artificial hand
connection
PE switchable:
50Ω//50µH
TBLVHF-B 50 Ohm +-10% 30 MHz – 300 MHz 2 16A 250V DC – 400 Hz Country specific balanced VHF LISN
TBISN-T4 150 Ohm 150 kHz –
30 MHz		 2 balanced pairs 250mA 60V AC, 100V DC D-Sub 25 2 pcs D-Sub 25 to RJ45 adapter
