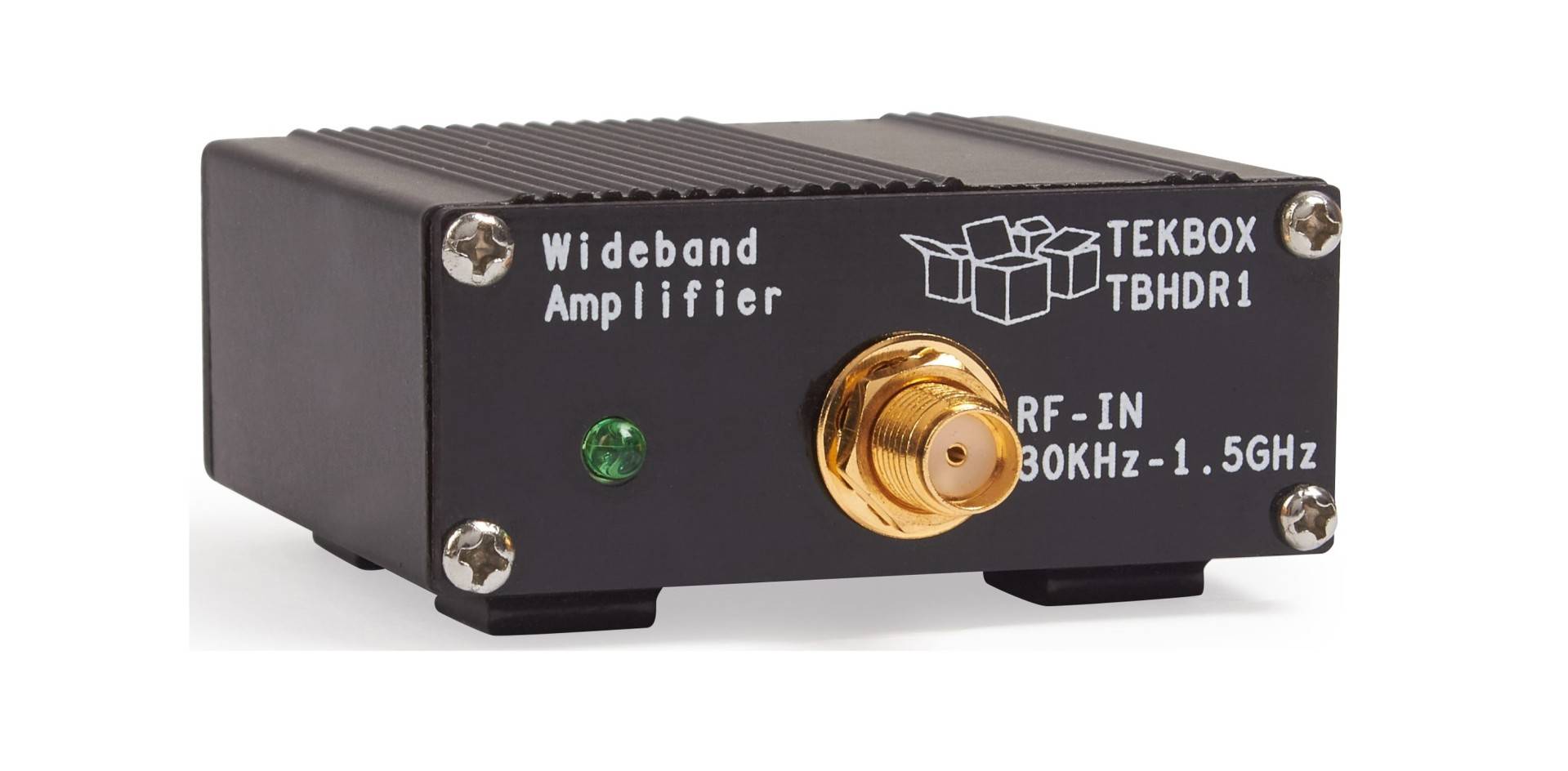

TBHDR1 Przedwzmacniacz o wysokim zakresie dynamiki TekBox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
TBHDR1 to przedwzmacniacz o wysokim zakresie dynamiki i paśmie przenoszenia od 30 kHz do 1,5 GHz. Jego wzmocnienie charakteryzuje się częstotliwością do 6 GHz.
TBHDR1 ma wysoki współczynnik IP3 i niski współczynnik szumów, co czyni go idealnym alternatywnym przedwzmacniaczem dla analizatorów widma i odbiorników w aplikacjach testowych EMC. Ze względu na niski współczynnik szumów, wysoki IP3 i wzmocnienie w zakresie kHz, bardzo dobrze sprawdza się również jako wzmacniacz do aktywnych anten pętlowych.
Kluczowe cechy
- Zakres częstotliwości: 30 kHz-1,5 GHz
- Wzmocnienie: typ. 24 dB
- Maksymalna moc wejściowa: +10 dBm
- Maksymalna moc wyjściowa: +19 dBm (80 mW)
- IP3 (OIP3): +38 dBm
- Szum: typowo 2,7 dB (@ 2 GHz)

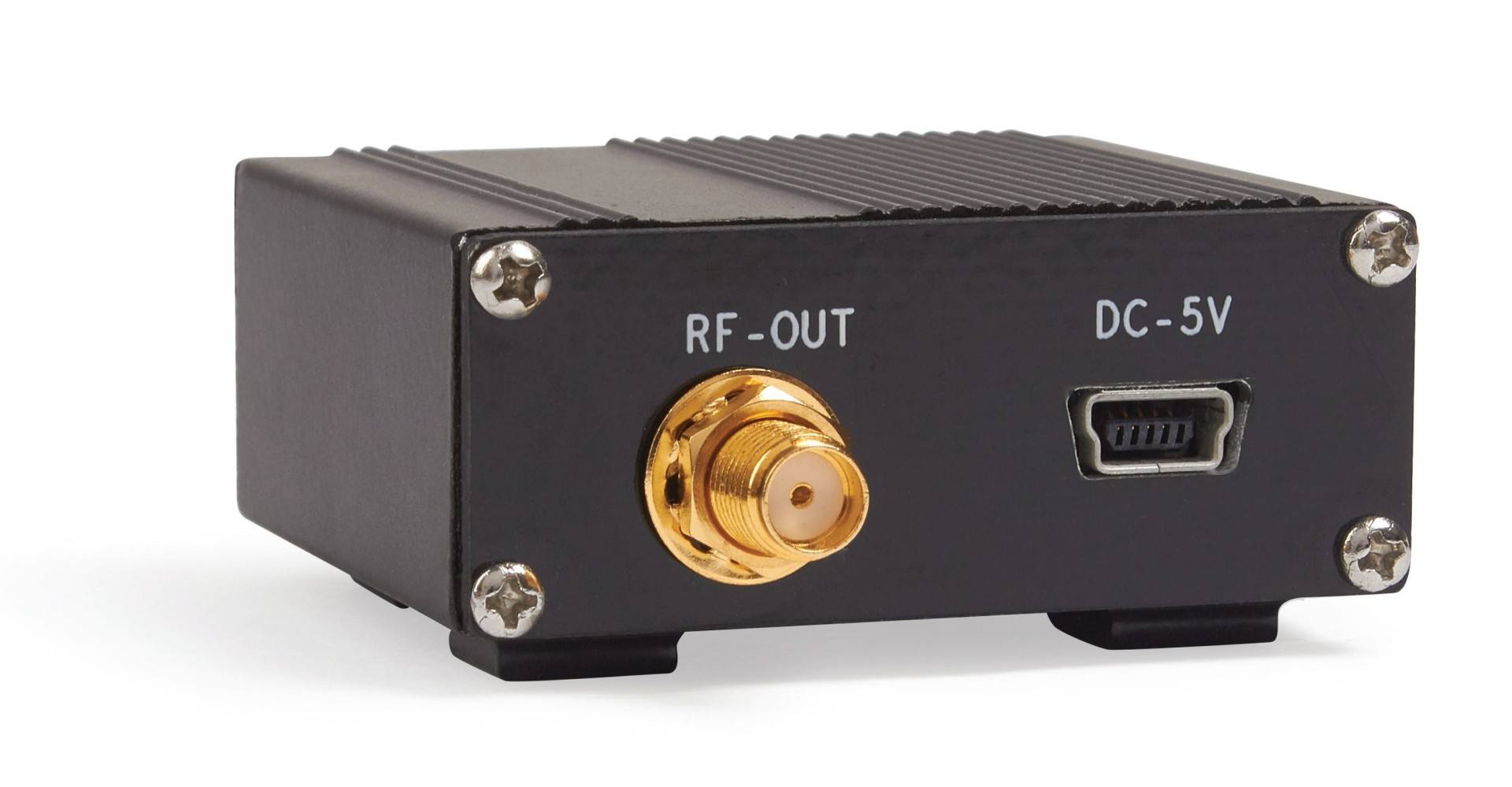

- Wejście + wyjście: Złącza SMA (żeńskie)
- Zasilanie: 5 V, 100 mA (Mini-USB-B)
Wzmocnienie:
|
30 kHz |
150 kHz |
1 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
3 GHz |
6 GHz |
| 22.5 dB | 23.6 dB | 24.2 dB | 24 dB | 22.9 dB | 21.1 dB | 19.5 dB | 14.1 dB | 5.3 dB |
Zastosowanie
- ogólny blok wzmocnienia
- przedwzmacniacz w aplikacjach o niskim poziomie szumów i wysokich wymaganiach IP3
- przedwzmacniacz dla analizatorów widma, szczególnie w aplikacjach do testów zgodności EMC
- Wzmacniacz anteny pętlowej
