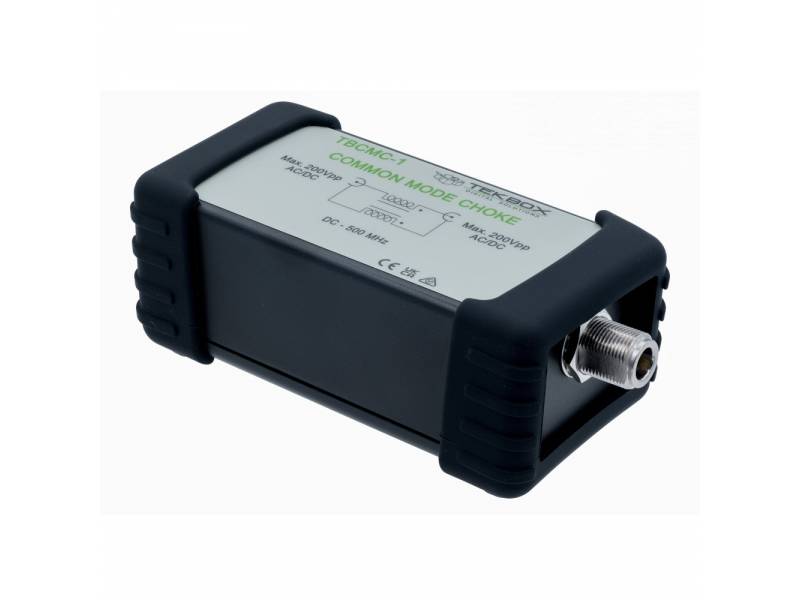

TBCMC-1 Dławik trybu wspólnego RF TekBox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
TBCMC-1 to dławik trybu wspólnego RF ogólnego przeznaczenia. Został on zaprojektowany głównie do tłumienia prądów pętli masy w konfiguracjach pomiaru impedancji opartych na metodzie bocznikowej. TBCMC-1 jest konstrukcją symetryczną.
Kluczowe cechy
- Zgodność: RoHS
- Impedancja w trybie różnicowym: 50 Ohm, typ.
- Charakteryzowany zakres częstotliwości: 1 Hz - 1 GHz
- Zalecany zakres częstotliwości: 10 Hz - 500 MHz
- Moc znamionowa w trybie różnicowym: maks. 130 W do 1 GHz
- Napięcie znamionowe trybu różnicowego: maks. 225 V pp do 1 GHz
- Tłumienność wtrąceniowa (S21, S12):
< 0,1 dB do 10 MHz, typ.
< 0,2 dB do 100 MHz, typ.
< 0,6 dB do 1 GHz, typ. - Odrzucenie trybu wspólnego:
> 60 dB do 1 MHz, typ,
> 30 dB do 100 MHz, typ.,
> 10 dB do 1 GHz, typ. - Wejściowa strata odbiciowa (S11, S22): > 20 dB do 1 GHz, typ.
- Prąd nasycenia w trybie wspólnym: 500 mA, typ.
- Złącza RF: 50 Ω N - żeńskie,
- Zakres temp. pracy: 0°C - 60°C
- Wymiary obudowy: 70 mm x 60 mm x 140 mm
- Waga: 350 g
Akcesoria opcjonalne
TBTB-1 Płytka testowa do metody impedancji bocznikowej; przelotowa, N-F/N-F; 40 × 60 mm
TBTB-2 Płytka testowa do metody impedancji szeregowej; N-F/N-F; 40 × 60 mm
