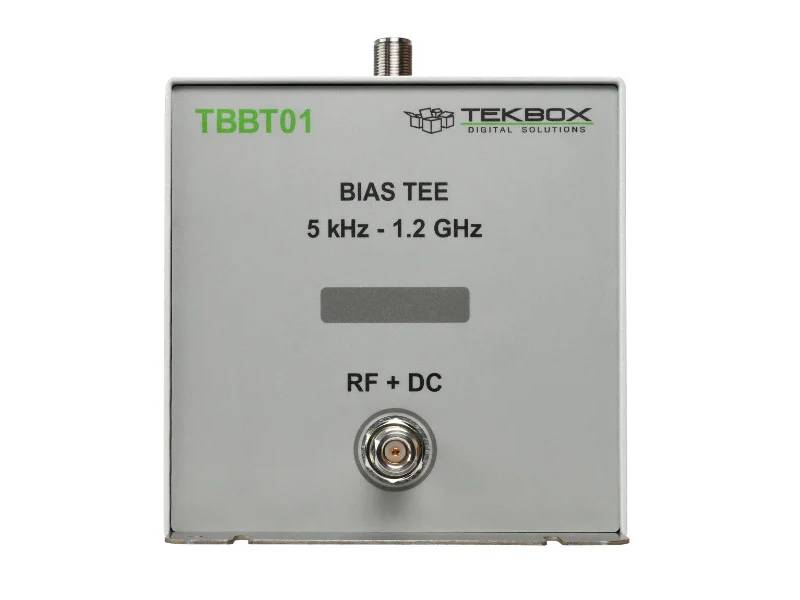

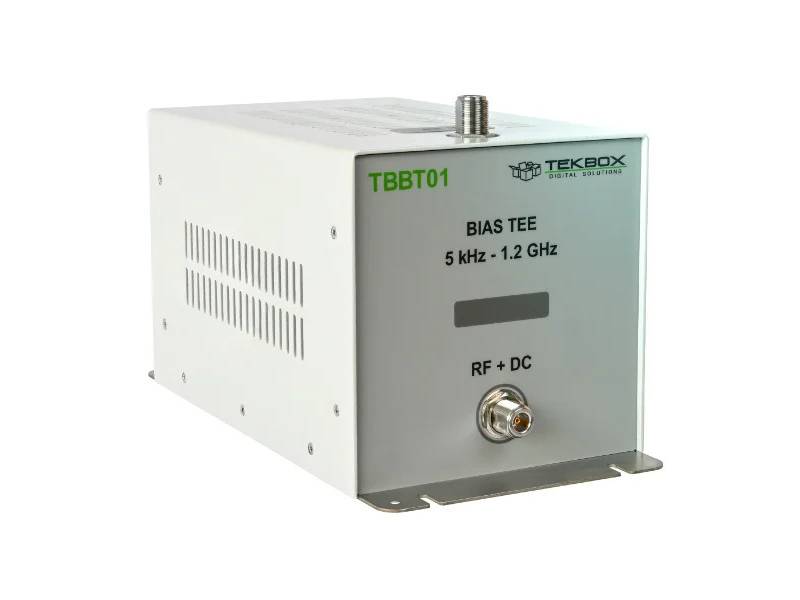

TBBT01 - Wysokoprądowy Bias-tee TEKBOX

Przegląd produktu

TBBT01 Bias-Tee jest urządzeniem do pomiaru efektów nasycenia cewek indukcyjnych i efektów napięcia polaryzacji na kondensatorach. Większość dostępnych mierników Bias-Tee do testowania cewek indukcyjnych działa na niskich częstotliwościach, co czyni je nieodpowiednimi do oceny cewek odsprzęgających / polaryzujących wzmacniaczy mocy RF lub filtrów EMC. Jednakże, mierniki RF Bias-Tees mają zwykle ograniczone możliwości prądowe i nie mogą być stosowane w obszarze niższych częstotliwości. TBBT01 może mierzyć zarówno wysoką szerokość pasma, jak i wysoki prąd.
Cewki indukcyjne podlegają efektom nasycenia magnetycznego, ponieważ często mają rdzenie ferrytowe. Nawet przed osiągnięciem prądu nasycenia magnetycznego określonego w arkuszach danych cewki indukcyjnej, indukcyjność zaczyna spadać, a właściwości RF komponentu ulegają degeneracji.

Wpływ prądu stałego jest często niedoceniany podczas budowy filtrów EMC, a filtr nie działa zgodnie z planem. Wysokoprądowe trójniki polaryzacyjne do wstrzykiwania prądu są wymagane do oceny odpowiedzi częstotliwościowej filtra EMC w warunkach obciążenia.
Wysokoprądowe trójniki polaryzacyjne mogą być wykorzystywane w szerokim zakresie dodatkowych zastosowań. Wszędzie tam, gdzie cewki indukcyjne są używane do odsprzęgania i filtrowania w ścieżkach DC, najlepszą procedurą jest pomiar indukcyjności w warunkach prądu obciążenia. To samo dotyczy transformatorów impulsowych przenoszących prąd polaryzacji.

TBBT01 może wstrzykiwać prąd stały o natężeniu do 10 A do ścieżki RF o impedancji 50 omów i działa na częstotliwościach od 5 kHz do 1,5 GHz.
Tłumienie wtrąceniowe TBBT01 nie jest związane z wstrzykiwanym prądem.

Kluczowe cechy

• Użyteczny zakres częstotliwości: 5 kHz - 1,2 GHz
• Tłumienność wtrąceniowa ścieżki RF:
  • <1 dB typ. w zakresie 10 kHz - 1 GH
  • <1,5 dB w zakresie 5 kHz - 1,2 GHz
• VSWR: 1 < VSWR < 2 w zakresie od 5 kHz do 1 GHz
• Charakteryzowany zakres częstotliwości: 1 kHz - 3 GHz
• Obsługa mocy RF: 50 W w zakresie 5 kHz - 1 GHz
• Złącza RF: N-żeńskie
• Zakres napięcia roboczego: maks. ±100 V;
• Zakres prądu roboczego:
  • ± 5 A do 10 A DC, patrz wykres charakterystyki nagrzewania
  • ± 5 A DC ciągły
  • maks. ± 15 A DC
• Rezystancja ścieżki DC: < 1,5 Ω @ 22°C

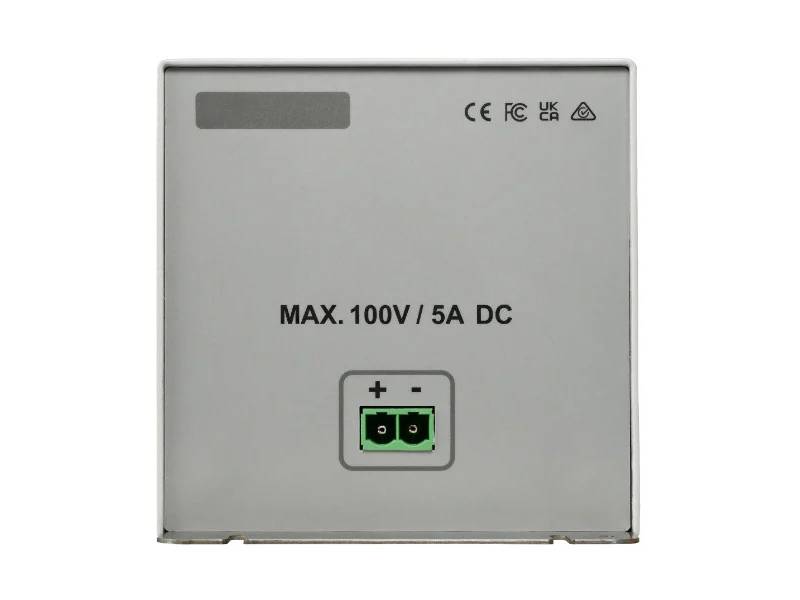

• Gniazdo wejściowe DC:
  • Phoenix Contact 1998933, męskie
  • współpracujący zacisk żeński: Phoenix Contact 1967375
• Wymiary: 150 mm x 155 mm x 330 mm;
• Waga: 3 kg
