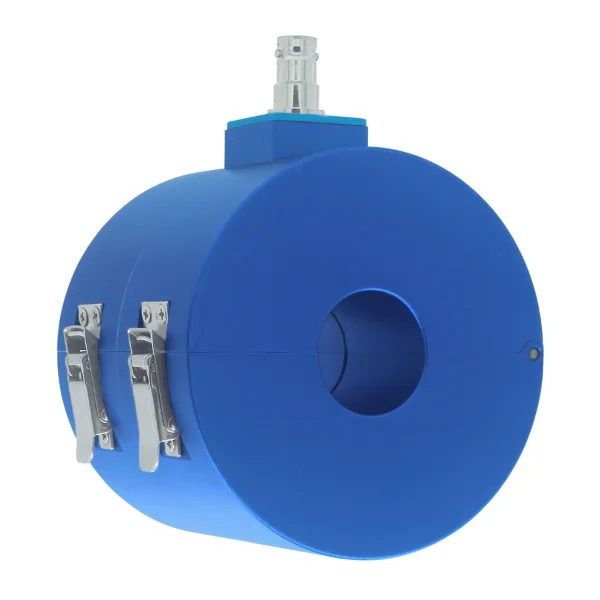

TBBCI1-300K420-HV sonda prądowa wstrzykująca BCI Tekbox, 400MHz

Przegląd produktu

Sonda do wstrzykiwania prądu impulsowego TBBCI1-300K420-HV z mocowaniem zatrzaskowym może być stosowana w zakresie częstotliwości do 400 MHz.

Sonda BCI może być używana do testów BCI zgodnie z normą ISO11452-4, GJB 151B, CS114 dla MILSTD 461G oraz testów DO160 sekcja 20. Sonda jest również zgodna z DO160 sekcja 22, testem sinusoidalnym z tłumieniem indukowanym impulsem dla wstrzyknięcia impulsu 5 kV.

Tłumienie wtrąceniowe wynosi 5 dB dla większości szerokości pasma. Sonda jest indywidualnie charakteryzowana i może być używana w zakresie częstotliwości 10 kHz – 450 MHz. Sonda może być używana do wstrzykiwania impulsów o poziomach intensywności I (60 mA), II (100 mA), III (150 mA), IV (200 mA) oraz o poziomie intensywności V, dostosowanym do wymagań klienta, do 350 mA.

Sonda może być również wykorzystywana do monitorowania prądu RF.

Otwór sondy do monitorowania prądu RF wynosi 27 mm. Typowa strata wtrąceniowa wynosi 5 dB, a typowa impedancja przenoszenia wynosi 26 dB Ohm.

Kluczowe cechy

• Zgodność: ISO 11452-4; MIL-STD-461 CS114, GJB 151B-2013, DO-160
• Charakterystyczny zakres częstotliwości: od 10 kHz do 500 MHz
• Tłumienność wtrąceniowa: typowo 5 dB; układ 50 omów (impedancja pętli 100 omów)
• Impedancja przenoszenia: typowo 29 dB omów; układ 50 omów (impedancja pętli 100 omów)
• Moc znamionowa: możliwość wprowadzania poziomów obciążenia I, II, III, IV zgodnie z normą ISO 11452 oraz określonego przez klienta poziomu V do 350 mA
• Maks. temperatura rdzenia: 80 °C
• Typ złącza: BNC-SHVmęskie
• Średnica otworu: 27 mm
• Średnica zewnętrzna: 92 mm
• Wysokość: 76 mm
• Waga: 1,2 kg

Przegląd modeli

Obecnie w naszym katalogu znajdują się trzy modele Tekbox, które różnią się zakresem częstotliwości, a tym samym standardami zgodności.
