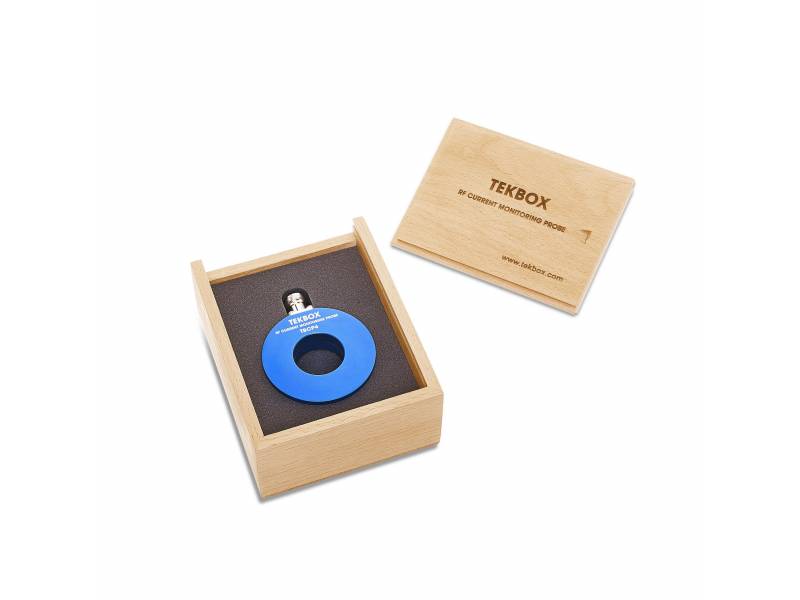

Sonda prądowa Tekbox TBCP4-250, stała apertura 32 mm

Przegląd produktu

Sondy Tekbox TBCP-4 to seria trzech sond prądowych o stałej aperturze równej 32 mm. Dostępne modele:

TBCP4-250 jest sondą do pomiaru prądu RF o stałej aperturze. Charakteryzuje się bardzo płaską charakterystyką z pasmem przenoszenia 3dB wynoszącym 300 MHz, a także możliwością stosowania w zakresie częstotliwości od 1 kHz do 400 MHz. Apertura sondy RF do pomiaru prądu wynosi 32 mm. Jej impedancja przenoszenia wynosi 13 dB Ohm w płaskim obszarze, z szerokością pasma 3 dB od 200 kHz do 300 MHz.

TBCP4-500 jest sondą RF do pomiaru prądu o stałej aperturze. Charakteryzuje się bardzo płaską charakterystyką z pasmem przenoszenia 3dB wynoszącym 500 MHz oraz możliwością stosowania w zakresie częstotliwości od 1 kHz do 600 MHz. Apertura sondy RF do pomiaru prądu wynosi 32 mm. Jej impedancja przenoszenia jest bliska 16 dB Ohm w płaskim obszarze z szerokością pasma 3 dB od 400 kHz do 500 MHz.

TBCP4-750 jest sondą RF do pomiaru prądu o stałej aperturze. Charakteryzuje się bardzo płaską charakterystyką z pasmem przenoszenia 3dB wynoszącym 850 MHz oraz możliwością stosowania w zakresie częstotliwości od 1 kHz do 1 GHz. Apertura sondy RF do pomiaru prądu wynosi 32 mm. Jej impedancja przenoszenia jest bliska 20 dB Ohm z szerokością pasma 3 dB od 1.5 MHz do 850 MHz.

Tekbox oferuje również uchwyt kalibracyjny odpowiadający serii TBCP4 sond prądowych o stałej aperturze.

Kluczowe cechy

TBCP4-250

• Zakres częstotliwości: 1 kHz do 400 MHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 14 dBΩ w obszarze płaskim, typ.
• Pasmo przenoszenia 3 dB: 200 kHz - 300 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 80 A
• Maks. prąd pierwotny (RF): 3 A
• Maks. temperatura rdzenia: 125 °C

TBCP4-500

• Zakres częstotliwości: 1 kHz do 600 MHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 16 dBΩ w obszarze płaskim, typ.
• Pasmo przenoszenia 3 dB: 400 kHz - 500 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 80 A
• Maks. prąd pierwotny (RF): 3 A
• Maks. temperatura rdzenia: 125 °C

TBCP4-750

• Zakres częstotliwości: 1 kHz do 1 GHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 20 dBΩ w obszarze płaskim, typ.
• Szerokość pasma 3 dB: 1,5 MHz - 850 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 80 A
• Maks. prąd pierwotny (RF): 3 A
• Maks. temperatura rdzenia: 125 °C

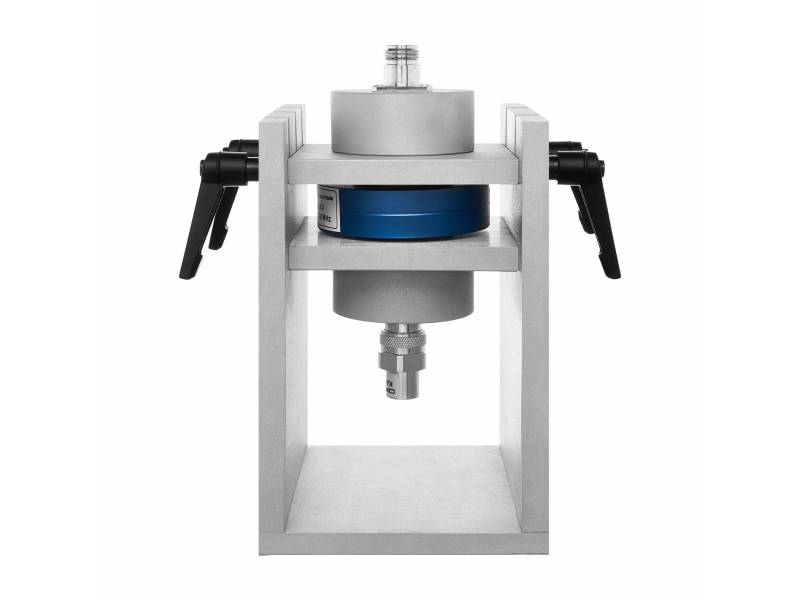

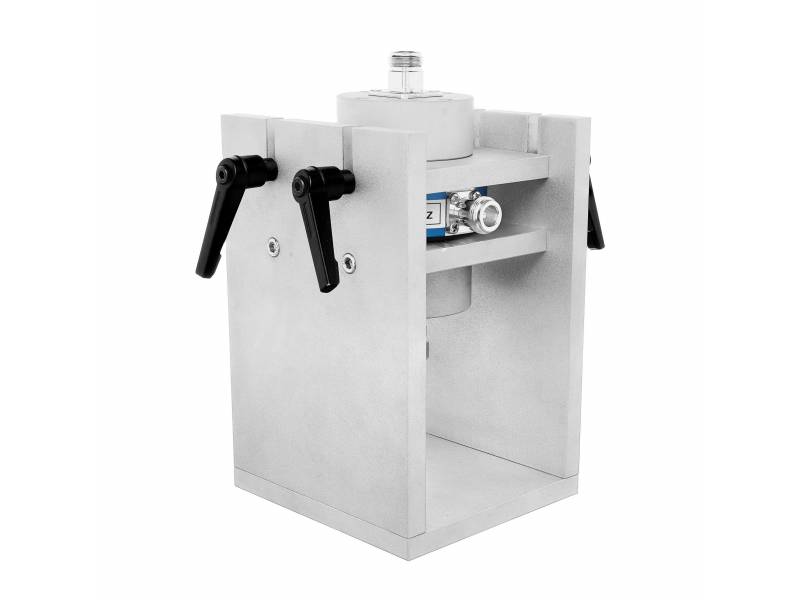

Uchwyty do kalibracji

TBCP1_CAL, TBCP2_CAL, TBCP3_CAL i TBCP4_CAL to uchwyty do kalibracji odpowiadające seriom TBCP1, TBCP2, TBCP3 i TBCP4 sond prądowych RF. - zobacz listę "Modele do wyboru".

Oprzyrządowanie do kalibracji sond prądowych RF jest używane w połączeniu z analizatorem sieci wektorowych
lub analizatorem widma wyposażonym w generator śledzący w celu zmierzenia impedancji transferowej sond prądowych RF.
Każda sonda Tekbox RF jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości impedancji transferowej w zależności od częstotliwości. W związku z tym nie ma potrzeby zakupu oprzyrządowania do kalibracji razem z sondą. Oprzyrządowanie do kalibracji może być używane do okresowej kontroli sond lub do sprawdzania stanu technicznego, w przypadku gdy sonda upadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
