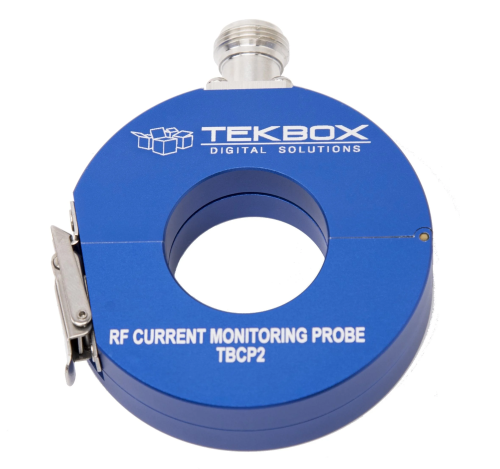

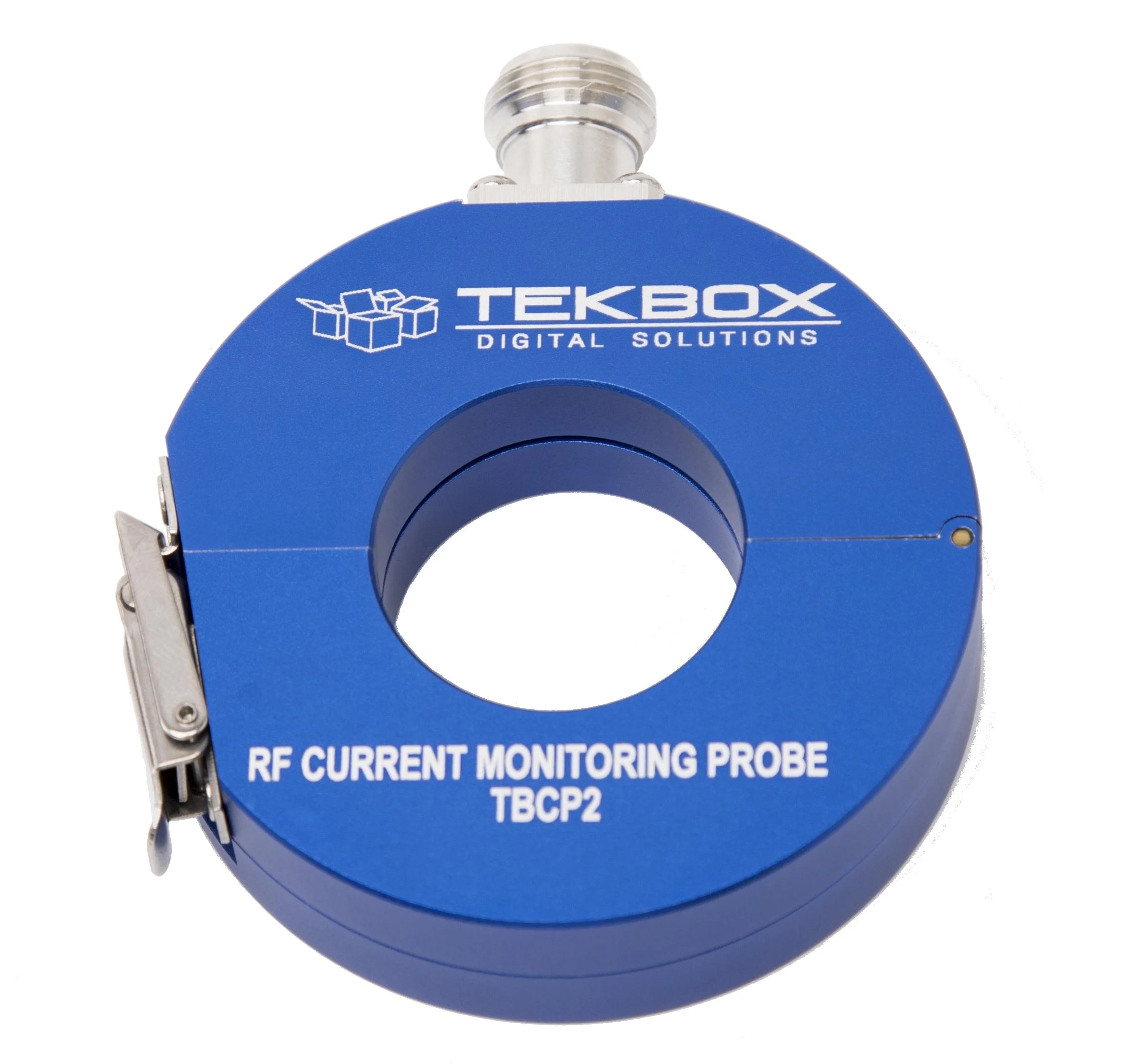

Sonda prądowa Tekbox TBCP2-30M1000 32 mm

Przegląd produktu

Sondy Tekbox TBCP-2 to seria czterech sond prądowych o aperturze snap-on równej 32 mm. Dostępne modele:

TBCP2-250 jest sondą RF do monitorowania prądu. Sonda ma bardzo płaską charakterystykę z pasmem przenoszenia 3dB wynoszącym 300 MHz i jest charakteryzowana w zakresie częstotliwości od 1 kHz do 400 MHz. Apertura sondy RF do monitorowania prądu wynosi 32 mm. Jej impedancja przenoszenia wynosi 13 dB Ohm w zakresie pasma 3dB od 300 kHz do 300 MHz.

TBCP2-500 jest sondą RF do monitorowania prądu. Sonda ma płaską charakterystykę z pasmem przenoszenia 3dB wynoszącym 500 MHz i jest charakteryzowana w zakresie częstotliwości od 1 kHz do 600 MHz. Apertura sondy RF do monitorowania prądu wynosi 32 mm. Jej impedancja przenoszenia wynosi 16 dB Ohm w zakresie pasma 3dB od 1 MHz do 500 MHz.

TBCP2-750 jest sondą RF do monitorowania prądu. Sonda ma bardzo płaską charakterystykę z szerokością pasma 3dB wynoszącą 850 MHz i jest charakteryzowana w zakresie częstotliwości od 1 kHz do 1 GHz. Apertura sondy RF do monitorowania prądu wynosi 32 mm. Jej impedancja przenoszenia wynosi 20 dB Ohm w zakresie pasma 3dB od 1.5 MHz do 850 MHz.

TBCP2-30K400 jest sondą RF do monitorowania prądu. Sonda ma bardzo płaską charakterystykę w zakresie od 30 kHz do 400 MHz i jest charakteryzowana w zakresie częstotliwości od 10 Hz do 500 MHz. Sonda TBCP2-30K400 jest przeznaczona do zastosowań monitorowania prądu RF, które wymagają wyższej czułości w zakresie niskich częstotliwości, w porównaniu do innych naszych sond monitorujących prąd. Wyższa czułość przy niskich częstotliwościach odbywa się kosztem nieco niższej transimpedancji.
Apertura sondy RF do monitorowania prądu wynosi 32 mm. Jej impedancja przenoszenia wynosi 3 dB Ohm z szerokością pasma 3 dB od 30 kHz do 400 MHz

TBCP2-20M700 to zatrzaskowa sonda do monitorowania prądu RF, rozszerzająca gamę produktów Tekbox obejmującą niedrogie urządzenia do wstępnych testów zgodności EMC. Sonda charakteryzuje się zakresem częstotliwości od 10 kHz do 800 MHz. Ma typową impedancję transferową 21 dBΩ i pasmo przenoszenia 3dB od 25 MHz do 700 MHz. Średnica otworu sondy do monitorowania prądu RF wynosi 32 mm. Jest ona wyposażona w zawias ułatwiający montaż.

TBCP2-30M1000 to zatrzaskowa sonda do monitorowania prądu RF, rozszerzająca gamę produktów Tekbox obejmującą niedrogie urządzenia do wstępnych testów zgodności EMC. Sonda charakteryzuje się zakresem częstotliwości od 10 kHz do 1 GHz. Ma pasmo przenoszenia 3 dB od 30 MHz do 900 MHz i impedancję transferową 22 dBΩ ± 2 dBΩ od 25 MHz do 1 GHz. Średnica otworu sondy do pomiaru prądu RF wynosi 32 mm.

Tekbox dostarcza również oprzyrządowanie do kalibracji odpowiadające serii sond prądowych TBCP2.

Kluczowe cechy

TBCP2-250

• Zakres częstotliwości: 1 kHz do 400 MHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 13 dBΩ w obszarze płaskim, typ.
• Pasmo przenoszenia 3 dB: 300 kHz do 300 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 80 A
• Maks. prąd pierwotny (RF): 3 A
• Maks. temperatura rdzenia: 125 °C

TBCP2-500

• Zakres częstotliwości: 1 kHz do 600 MHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 16 dBΩ w obszarze płaskim, typ.
• Pasmo przenoszenia 3 dB: 1 MHz do 500 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 80 A
• Maks. prąd pierwotny (RF): 3 A
• Maks. temperatura rdzenia: 125 °C

TBCP2-750

• Zakres częstotliwości: 30 kHz do 800 MHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 20 dBΩ w obszarze płaskim, typ.
• Pasmo przenoszenia 3 dB: 1.5 MHz do 850 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 80 A
• Maks. prąd pierwotny (RF): 3 A
• Maks. temperatura rdzenia: 125 °C

TBCP2-30K400

• Zakres częstotliwości: 10 Hz do 500 MHz
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Masa: 320 g
• Typ złącza: N żeńskie
• Impedancja przenoszenia: 3 dBΩ w obszarze płaskim, typ.
• Pasmo przenoszenia 3 dB: 30 kHz do 40 0 MHz, typ.
• Maks. prąd pierwotny (DC - 400 Hz): 25 A
• Maks. prąd pierwotny (RF): 2 A
• Maks. temperatura rdzenia: 125 °C

TBCP2-20M700

• Charakterystyczny zakres częstotliwości: od 10 kHz do 800 MHz
• Pasmo 3dB: 20 MHz – 700 MHz
• Impedancja transferowa: 20 dBΩ, typ.
• Maks. prąd pierwotny (DC – 400 Hz): >100 A, patrz wykres w rozdziale 5.
• Maks. prąd pierwotny (RF): 15 A.
• Maks. prąd impulsowy: 300 A.
• Iloczyn prądu i czasu: 0,001 As
• Maksymalna temperatura rdzenia: 125 °C
• Typ złącza: N żeńskie
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Waga: 320 g

TBCP2-30M1000

• Charakterystyczny zakres częstotliwości: od 10 kHz do 1 GHz
• Pasmo 3 dB: od 30 MHz do 900 MHz
• Impedancja transferowa: 22 dBΩ ± 2 dBΩ od 25 MHz do 1 GHz
• Maksymalny prąd pierwotny (DC – 400 Hz): >50 A, patrz wykres w rozdziale 5
• Maksymalny prąd pierwotny (RF): 10 A
• Maksymalny prąd impulsowy: 50 A
• Iloczyn prądu i czasu: 0,007 As
• Maksymalna temperatura rdzenia: 125 °C
• Typ złącza: N żeńskie
• Średnica apertury: 32 mm
• Średnica zewnętrzna: 73 mm
• Wysokość: 20 mm
• Waga: 320 g

Uchwyty do kalibracji

TBCP1_CAL, TBCP2_CAL, TBCP3_CAL i TBCP4_CAL to uchwyty do kalibracji odpowiadające seriom TBCP1, TBCP2, TBCP3 i TBCP4 sond prądowych RF. - zobacz listę "Modele do wyboru".

Oprzyrządowanie do kalibracji sond prądowych RF jest używane w połączeniu z analizatorem sieci wektorowych
lub analizatorem widma wyposażonym w generator śledzący w celu zmierzenia impedancji transferowej sond prądowych RF.
Każda sonda Tekbox RF jest dostarczana wraz z odpowiednim arkuszem kalibracyjnym zawierającym wartości impedancji transferowej w zależności od częstotliwości. W związku z tym nie ma potrzeby zakupu oprzyrządowania do kalibracji razem z sondą. Oprzyrządowanie do kalibracji może być używane do okresowej kontroli sond lub do sprawdzania stanu technicznego, w przypadku gdy sonda upadła i istnieje podejrzenie, że jej rdzeń ferrytowy mógł ulec uszkodzeniu.
