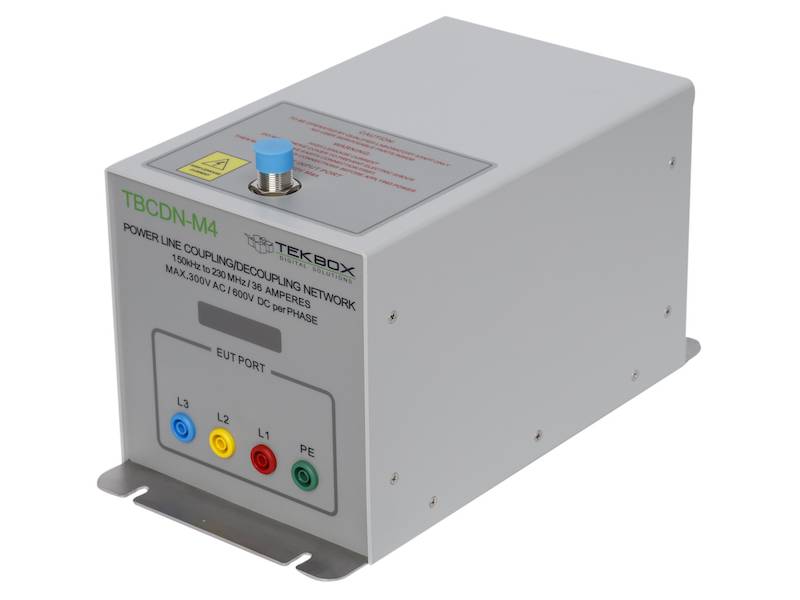

Sieć sprzęgająco-odsprzęgająca Tekbox TBCDN-M4

siec-sprzegajaco-odsprzegajaca-tekbox-tbcdn (3).jpg

Dostępność: na wyczerpaniu

Wysyłka w: 48 godzin

Cena brutto: 7 167,21 zł

Cena regularna:

7167.21

Najniższa cena z 30 dni przed obniżką:

Cena netto: 5 827,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: Tekbox

Kod produktu: TEK_TBCDN-M4

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Przegląd produktu

TBCDN to seria sieci sprzęgająco-odsprzęgająca do badań odporności na zakłócenia zgodnych z IEC 61000-4-6.

Wszystkie modele TBCDN są zgodne z Załącznikiem D2 normy IEC 61000-4-6. Jest on przeznaczony do wstrzykiwania sygnałów zaburzeń typu common mode w zakresie częstotliwości od 150 kHz do 230 MHz do nieekranowanych linii zasilających AC i DC.

Dostępnych jest 5 modeli: TBCDN-M1, TBCDN-M2, TBCDN-M3, TBCDN-M4, TBCDN-M5

Kluczowe cechy

Maksymalne napięcie zasilania: 300V AC, 600V DC
Prąd maksymalny: M1 - 15A ; M2, M3, M4, M5 - 36A
Zakres częstotliwości: 150 kHz - 230 MHz
Maksymalna moc wejściowa RF: 6,5 W CW
Maksymalne napięcie wejściowe RF: 32 V

Impedancja trybu wspólnego:
150 kHz - 24 MHz: 150 Ω ± 20 Ω
24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
80 MHz - 230 MHz: 150 Ω ± 60 Ω

Współczynnik podziału napięcia:
150 kHz - 80 MHz: 9,5 dB ± 1 dB
80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB

Złącze wejściowe RF: N - żeńskie

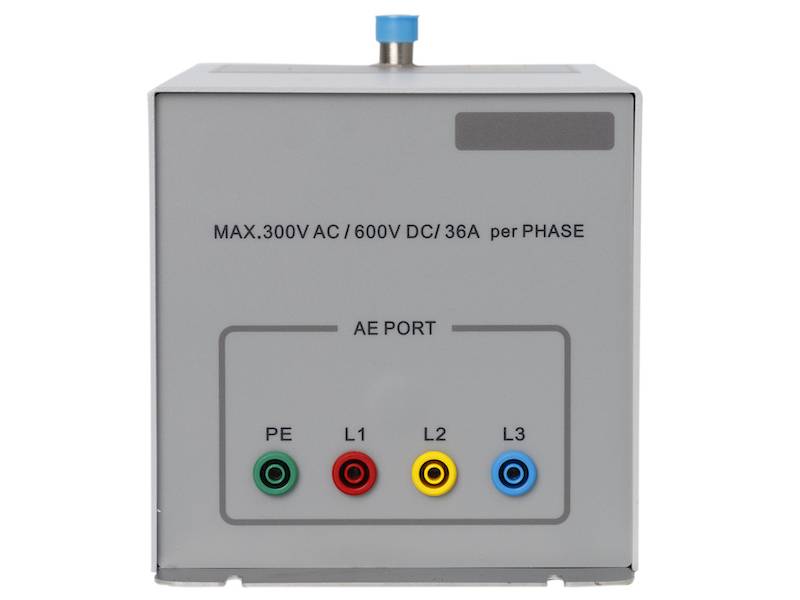

Złącza EUT / AE: 4 mm bananowe gniazda bezpieczeństwa, 4 mm szczeliny w płycie podstawy do podłączenia GND
Materiał obudowy: aluminium malowane proszkowo, płyta podstawy ze stali nierdzewnej
Wymiary: 300 x 150 x 150 mm
Masa: ok. 2,5 kg
W zestawie: indywidualny protokół testowy ze współczynnikiem podziału napięcia i impedancją trybu wspólnego

Porównanie modeli

Model	TBCDN-M1	TBCDN-M2	TBCDN-M3	TBCDN-M4	TBCDN-M5
Zastosowanie	Przeprowadzenie testów odporności na zakłócenia zgodnie z IEC 61000-4-6
Port EUT/AE	L	L, N	L, N, PE	L1, L2, L3, PE	L1, L2, L3, PE, N
Maksymalne napięcie zasilania	300 V AC , 600 V DC
Maksymalny prąd	15A	36 A	36 A	36 A	36 A
Zakres częstotliwości	150kHz - 230MHz
Maksymalna moc wejściowa i napięcie RF	6,5 W CW; 32 V
Impedancja trybu wspólnego	150 kHz...24 MHz: 150 Ω ±20 Ω 24...80 MHz: 150 Ω +60 Ω/-45 Ω 80...230 MHz: 150 Ω ±60 Ω
Współczynnik podziału napięcia	150kHz...80MHz: 9,5dB ±1dB 80...230MHz: 9,5dB +3dB/-2dB
Wejscie RF	Gniazdo N
Złącza EUT/AE	Bezpieczne gniazda bananowe 4 mm, gniazda 4 mm w płaszczyźnie uziemienia do podłączenia GND
Wymiary (mm)	300x150x150; około 2,5 kg; Materiał obudowy: aluminium malowane proszkowo, podstawa ze stali nierdzewnej

Akcesoria opcjonalne:

płyta adaptera 30 mm z listwami zwierającymi i złączami typu N
Adapter 50 do 150 Ω N męski na N żeński
