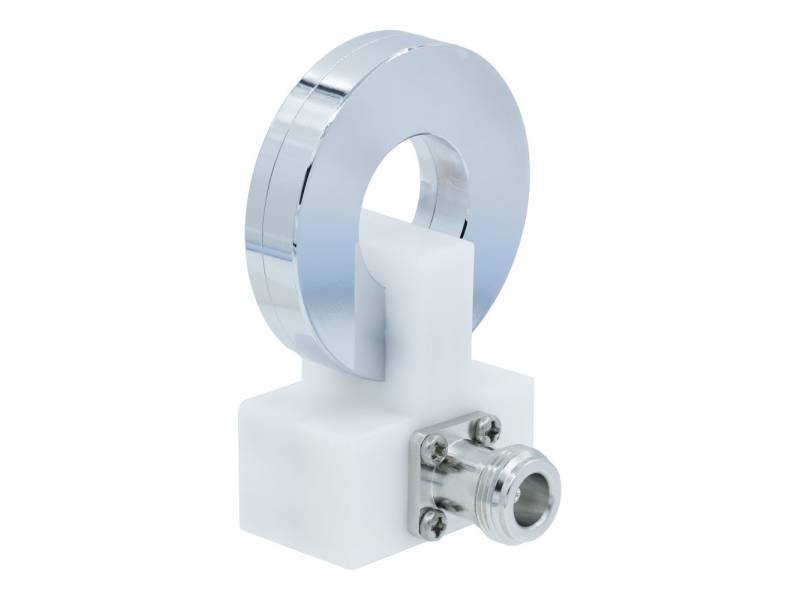

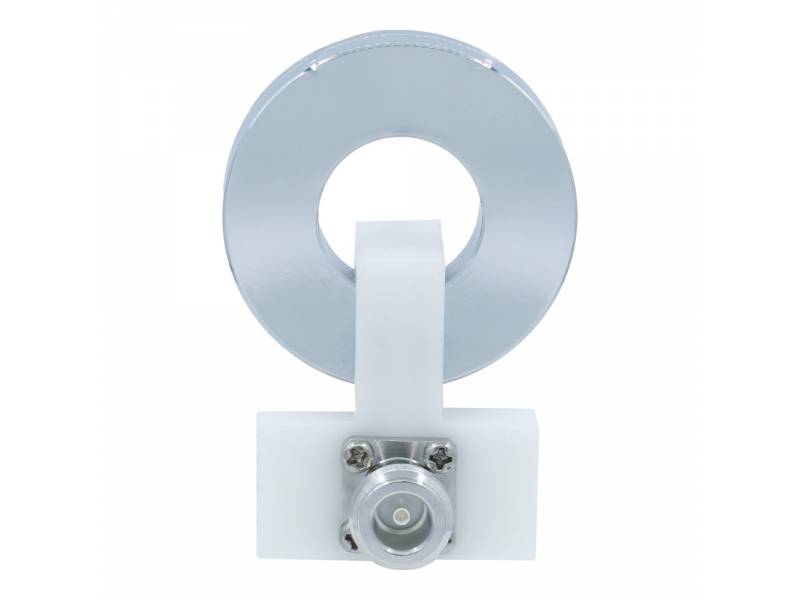

Pętlowa antena monitorująca TBRS101-RX 30 Hz - 100 kHz RS101 Tekbox
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Przegląd produktu
Test MIL-STD-461G RS101 określa podatność urządzeń zainstalowanych w bliskiej odległości od dużych promieniowanych pól magnetycznych oraz ich zdolność do wytrzymania ich w zakresie częstotliwości 30 Hz - 100 kHz.
Pętla do monitorowania pola TBRS101-RX składa się z cewki o średnicy 4,1 cm z 51 zwojami 7-żyłowego drutu Litz 41 AWG wewnątrz ekranowanego korpusu. Rezystancja DC uzwojenia pętli wynosi 4,1 oma. Pętla odbiera promieniowanie pola magnetycznego normalne do płaszczyzny zawierającej 5 cm od uzwojenia pętli promieniującej TBRS101-TX i wytwarza sygnał napięciowy proporcjonalny do natężenia promieniowania pola B/pola H na porcie wyjściowym pętli.
Współosiowa sonda monitorująca prąd RF TekBox TBCCP1-2K70 o płaskiej impedancji przenoszenia 0 dBΩ (1 V/A) od 9 kHz do 30 MHz przy obciążeniu 50Ω jest dostępna jako opcjonalne akcesorium do celów kalibracji.
Kluczowe cechy
- Typ: Pasywna antena pętli monitorującej
- Zakres częstotliwości: 30 Hz-100 kHz
- Normy: MIL-STD-461G / RS101
- Średnica pętli: 4,1 cm
- Konstrukcja pętli: 51 zwojów 7-żyłowego przewodu Litz 41 AWG
- Rezystancja DC cewki pętli: 4,1 Ω (nominalnie)
- Indukcyjność własna cewki pętli: 180 µH
- Złącze wyjściowe: N-żeńskie, 50 Ω
- Współczynnik konwersji anteny: W zakresie ±3 dB w porównaniu do teoretycznego współczynnika walidacji dla standardowej pętli monitorowania pola RS101 w MIL-STD-461G
- Wymiary mechaniczne: Dł. x szer. x wys.: 4,37 cm x 5,42 cm x 7,92 cm
- Waga: 0,1 kg
Inne Akcesoria
| Model | Opis |
|---|---|
| TBCCP1-2K70 | Coaxial RF current monitoring probe for measuring the injected current into the radiating loop |
Porównanie Anten MIL-STD-461
| Model | Application | Frequency Range | Test |
| TBRE101 | Receiving loop antenna | 30 Hz – 100 kHz | RE101, radiated emissions |
| TBRS101-TX | Radiating loop antenna | 30 Hz – 100 kHz | RS101, radiated susceptibility |
| TBRS101-RX | Receiving loop antenna | 30 Hz – 100 kHz | RS101, calibration of TBRS101-TX |
Porównanie Anten pomiarowych Tekbox
| Model | Type | Frequency Range | CISPR band | Antenna Factors | Maximum Input Power |
| TBMA6-P | Loop | 9 kHz – 30 MHz | B | -20dB/Ωm @ 30 MHz | - |
| TBLLA-2M | Triple Loop | 9 kHz – 30 MHz | B | 0 dBΩ | - |
| TBMA5B |
Active Monopole
|
9 kHz – 30 MHz | B | 6 dB/m | - |
| TBMA1 | Biconical | 30 MHz – 1 GHz | C+D | +16…+30dB/m | 2W |
| TBMA2 | Biconical | 30 MHz – 300 MHz | C | +11…+26dB/m | 100W |
| TBMA8 | Hybrid | 30 MHz – 3 GHz | C+D+E | +8…+34dB/m | 130W |
| TBMA3 | Logarithmic-periodic | 250 MHz – 1.3 GHz | D | +14…+27dB/m | 100W |
| TBMA7 | Logarithmic-periodic | 150 MHz – 3 GHz | D+E | +10…+34dB/m | 130W |
| TBMA4 | Horn | 1 GHz – 8 GHz | E | +24…+43dB/m | 100W |
