Koncentryczne sondy prądowe RF Tekbox TBCCP1 3K100

Przegląd produktu

Sondy z serii TBCCP1 to koncentryczne sondy monitorujące prąd RF, rozszerzające ofertę Tekbox w zakresie niedrogich urządzeń do testowania zgodności wstępnej EMC.

Sonda TBCCP1-2K70 ma bardzo płaską odpowiedź w zakresie od 2 kHz do 70 MHz, a jej cały zakres częstotliwości zawiera się w wielkościach od 10 Hz do 100 MHz. TBCCP1-2K70 jest przeznaczona do stosowania jako przetwornik w dużych antenach pętlowych lub w aplikacjach wymagających pomiaru prądów RF w kablach koncentrycznych. Dzięki transimpedancji 0 dBΩ jest zgodny ze specyfikacją dla dużych anten pętlowych (LLA) zawartą w normach CISPR 15 (EN 555015) i CISPR 16-1-4.

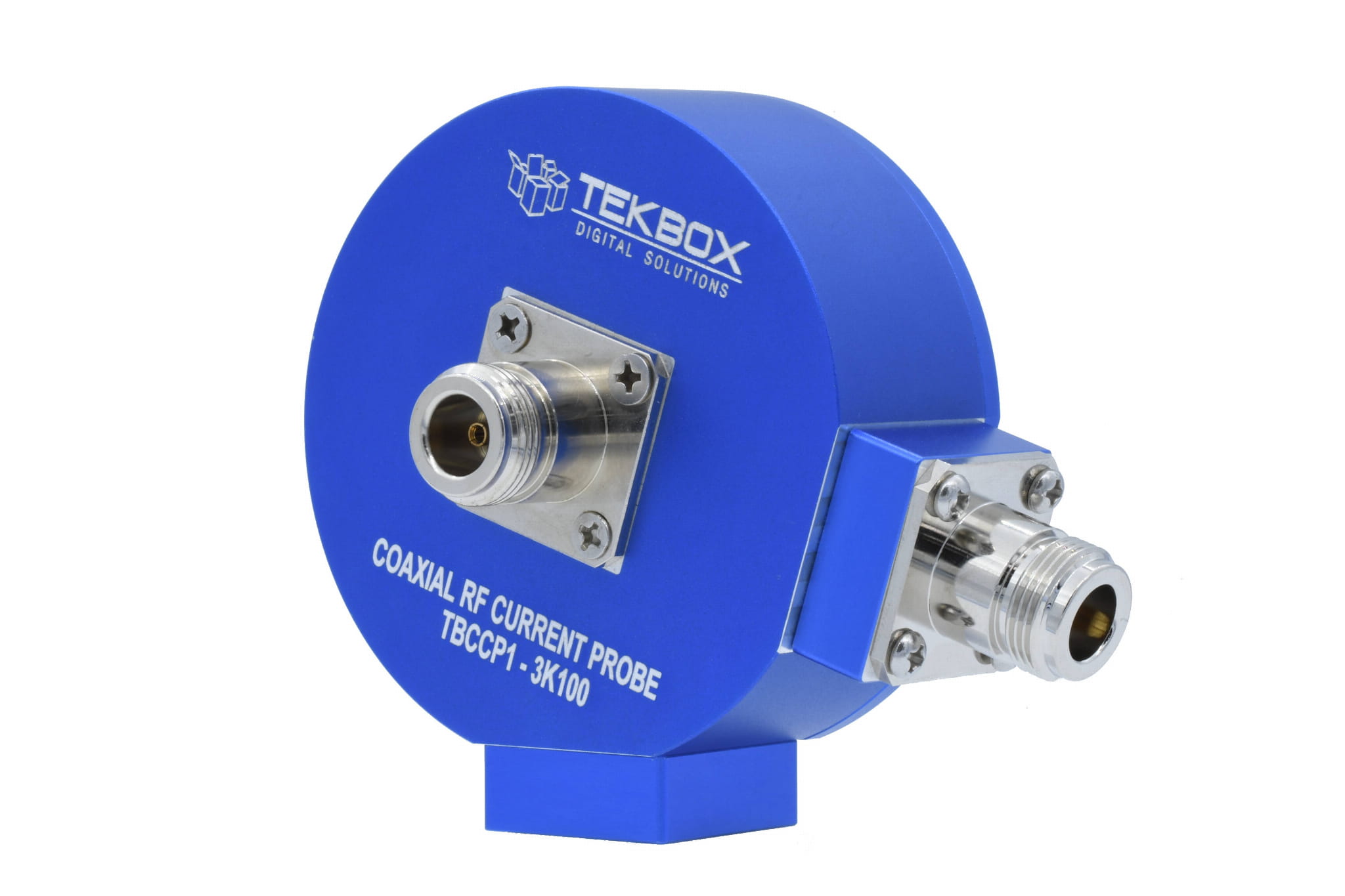

Sonda TBCCP1-3K100 dysponuje zakresem pasma przenoszenia 3 dB od 3 kHz do 100 MHz i bardzo płaską odpowiedź od 9 kHz do 30 MHz. Transimpedancja jest charakteryzowana w zakresie częstotliwości od 10 Hz do 100 MHz. TBCCP1-3K100 jest przeznaczony przede wszystkim jako przetwornik do aktywnych anten pętlowych lub do pomiaru prądów RF w kablach koncentrycznych.

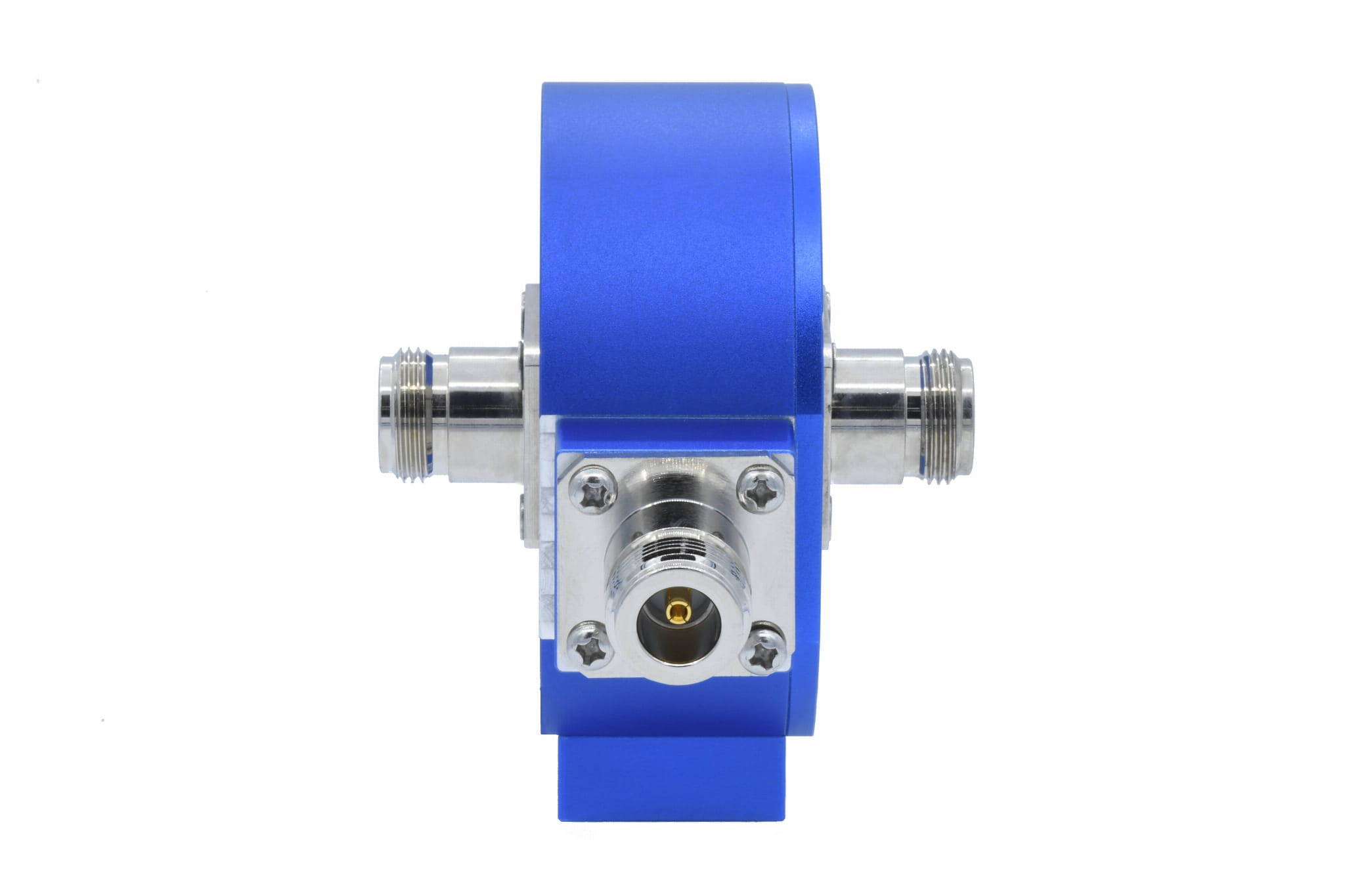

Sonda wyposażona jest w złącza typu N. Przystawka z gwintem ¼" umożliwia podłączenie do standardowych statywów.

Sonda TBCCP1-400K600 posiada pasmo przenoszenia 3 dB o zakresie od 400 kHz do 600 MHz i bardzo płaską odpowiedź od 1 MHz do 200 MHz. Transimpedancja jest charakteryzowana w zakresie częstotliwości od 10 Hz do 100 MHz. TBCCP1-400K600 podobnie jak TBCCP1-3K100 jest przeznaczony przede wszystkim jako przetwornik do aktywnych anten pętlowych lub do pomiaru prądów RF w kablach koncentrycznych.
Sonda również wyposażona jest w złącza typu N. Przystawka z gwintem ¼" umożliwia podłączenie do standardowych statywów.

Kluczowe cechy

TBCCP1-2K70

• Zakres częstotliwości: 10 Hz - 100 MHz
• Impedancja przenoszenia: 0 dBΩ przy obciążeniu 50Ω
• Szerokość pasma 3 dB: 2 kHz do 70 MHz, typ.
• Wymiary: 76 mm x 102 x 69 mm
• Waga: 450 g
• Typ złącza: N żeńskie
• Maks. prąd pierwotny (RF): 12 A
• Maks. temperatura rdzenia: 125 °C

TBCCP1-3K100

• Zakres częstotliwości: 10 Hz - 100 MHz
• Impedancja przenoszenia: 5 dB Ohm
• Szerokość pasma 3 dB: 3 kHz do 100 MHz, typ.
• Wymiary: 76 mm x 102 x 69 mm
• Waga: 400 g
• Typ złącza: N żeńskie
• Maks. prąd pierwotny (RF): 12 A
• Maks. temperatura rdzenia: 125 °C

TBCCP1-400K600

• Zakres częstotliwości: 10 Hz - 600 MHz
• Impedancja przenoszenia: 23 dB Ohm
• Szerokość pasma 3 dB: 400 kHz do 600 MHz, typ.
• Wymiary: 76 mm x 102 x 69 mm
• Waga: 400 g
• Typ złącza: N żeńskie
• Maks. prąd pierwotny (RF): 12 A
• Maks. temperatura rdzenia: 125 °C
