Antena pętlowa TBRS101-TX 30 Hz - 100 kHz RS101 Tekbox

Przegląd produktu

Test MIL-STD-461G RS101 określa podatność urządzeń zainstalowanych w bliskiej odległości od dużych promieniowanych pól magnetycznych oraz ich zdolność do wytrzymania ich w zakresie częstotliwości 30 Hz - 100 kHz.

Pętla promieniująca TBRS101-TX jest używana do generowania emisji pola magnetycznego niskiej częstotliwości. Odległość między uzwojeniem a EUT wynosi 5 cm. Osiąga się to, gdy przednia krawędź pętli promieniującej styka się z powierzchniami EUT podczas testowania. Test ma zastosowanie w zakresie częstotliwości od 30 Hz do 100 KHz. Sekcja 5.20 normy MIL-STD-461G określa konfigurację testu i procedury pomiarowe.

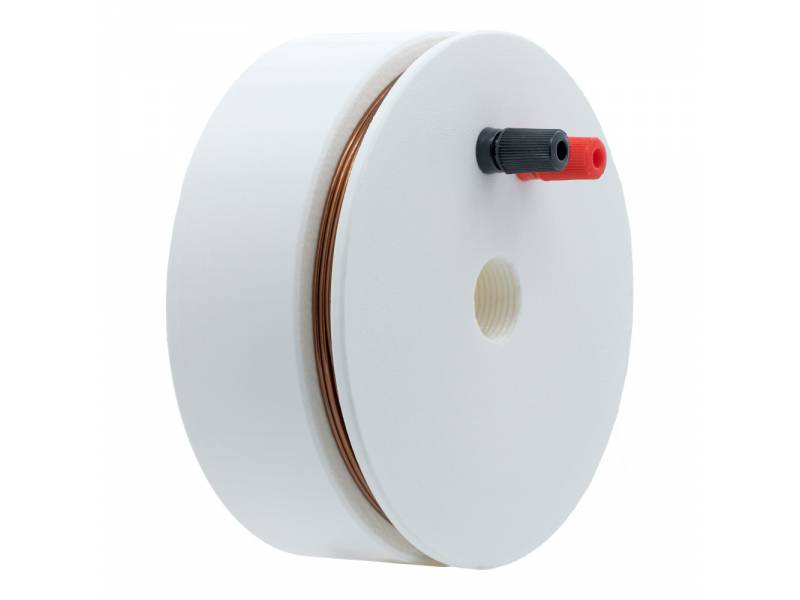

Pętla promieniująca TBRS101-TX jest zbudowana z cewki o średnicy 12 cm z 20 zwojami drutu miedzianego o średnicy 12 AWG (2 mm). Uzwojenie pętli ma rezystancję stałoprądową 50 omów. Pętla generuje natężenie pola magnetycznego lub gęstość strumienia magnetycznego normalną do płaszczyzny zawierającej poprzez przyłożenie prądu RF do wejściowych wtyków bananowych.

Współosiowa sonda do monitorowania prądu RF TekBox TBCCP1-2K70 o płaskiej impedancji przenoszenia 0 dBΩ (1 V/A) od 9 kHz do 30 MHz przy obciążeniu 50Ω jest dostępna jako opcjonalne akcesorium do celów kalibracji.

Kluczowe cechy

• Typ: Promieniująca antena pętlowa
• Zakres częstotliwości: 30 Hz-100 kHz
• Normy: MIL-STD-461G / RS101
• Średnica pętli: 12 cm
• Konstrukcja pętli: 20 zwojów drutu miedzianego 12 AWG o średnicy 2 mm
• Rezystancja DC cewki pętli: 50 mΩ (nominalnie)
• Indukcyjność własna cewki pętli: 90 µH
• Złącze wejściowe: Męskie wtyki bananowe
• Wymiary mechaniczne (bez słupka montażowego): Dł. x szer. x wys.: 8,2 cm x 15,2 cm x 15,2 cm
• Wymiary mechaniczne (słupek montażowy): dł. x szer. x wys.: 38 cm x 15,2 cm x 15,2 cm
• Waga: 0,5 kg
